多機能VUマルチメーター　12G

12G/3G/HD/SD-SDI,AES/EBU,アナログオーディオ　針式／バーグラフ式　多機能VUメーター





製品概要

VUM2 PREMIUM-12G-32 は12G-SDI ,3G-SDI , HD-SDI , SD-SDI , AES/EBU,アナログオーディオ 信号に対応した針式、バーグラフ式の多機能VU メーターです。
4K Quad Link 3G-SDI又は、2160/29.97pの3G デュアル リンク信号のエンベデッドオーディオが重畳されたSDI信号を入力することにより、4K信号のモニタリングができます。
フロントパネルに装備した4.3 型16：9 ワイド画面のLCD に、針式VUメーター表示、バーメーター表示、針式VUメーター／バーメーターのマルチ表示、バーメーターのズーム表示、X-Y+位相計表示、オクターブバンド表示、スペクトラムアナライザ表示を行うことが可能です。
パネルに機能的に配置された各種操作スイッチは取扱説明書を見ることなく直感的に操作することができます。



特長

●12G-SDI（32ch）,3G-SDI（32ch）,HD-SDI（16ch）,SD-SDI（16ch）,AES/EBU（8ch）、アナログオーディオ(8ch)の各入力信号に対応。

　2160/29.97pの3G デュアル リンク信号は、片側をシングルリンク信号として対応。
●左右のLCDには、針式VUメーター 1ch/2ch/4ch表示、バーグラフ4ch/8ch/16ch表示、XY+位相計2ch/4ch/8ch表示、オクターブバンド2ch表示、スペクトラムアナライザ2ch表示の任意のメータを表示可能。
●針式VUメーターの表示レンジは、-20～+3dB、-40～+10dBと-60～+20dBを切り替えることができます。
●バーグラフの表示レンジは、0～-80dBFSと-60～+20dBを切り替えることができ、53セグメントで表示します。
●表示するメーターは1画面最大16ch表示が可能で、1-16ch又は17-32chを選択することが可能。
●デジタル入力の基準レベルは-18dBFS/-20dBFSを切り替えることができます。
●アナログ入力の基準レベルは0dBm/+4dBmを切り替えることができます。
●バーグラフ表示だけでなく、針式VUメータ表示でもピークホールドマーカーを表示可能です。

　（ピークホールド：∞、5秒、1.5秒、OFF　切換可能）
●入力アッテネート機能を搭載しております。-2dB刻みで、0～-20dBの範囲でアッテネートできます。
●バーグラフ表示では、ズーム機能を搭載しています。0dBを中心に0.1dBステップで表示します（±2.5dB)
●ダウンミックス信号の表示、及びヘッドホンによるモニタリングが可能です。演算チャンネルは1～6ch、9～14ch、17～22chと25～30chを選択することができます。





簡単連結機構装備 (PAT.)

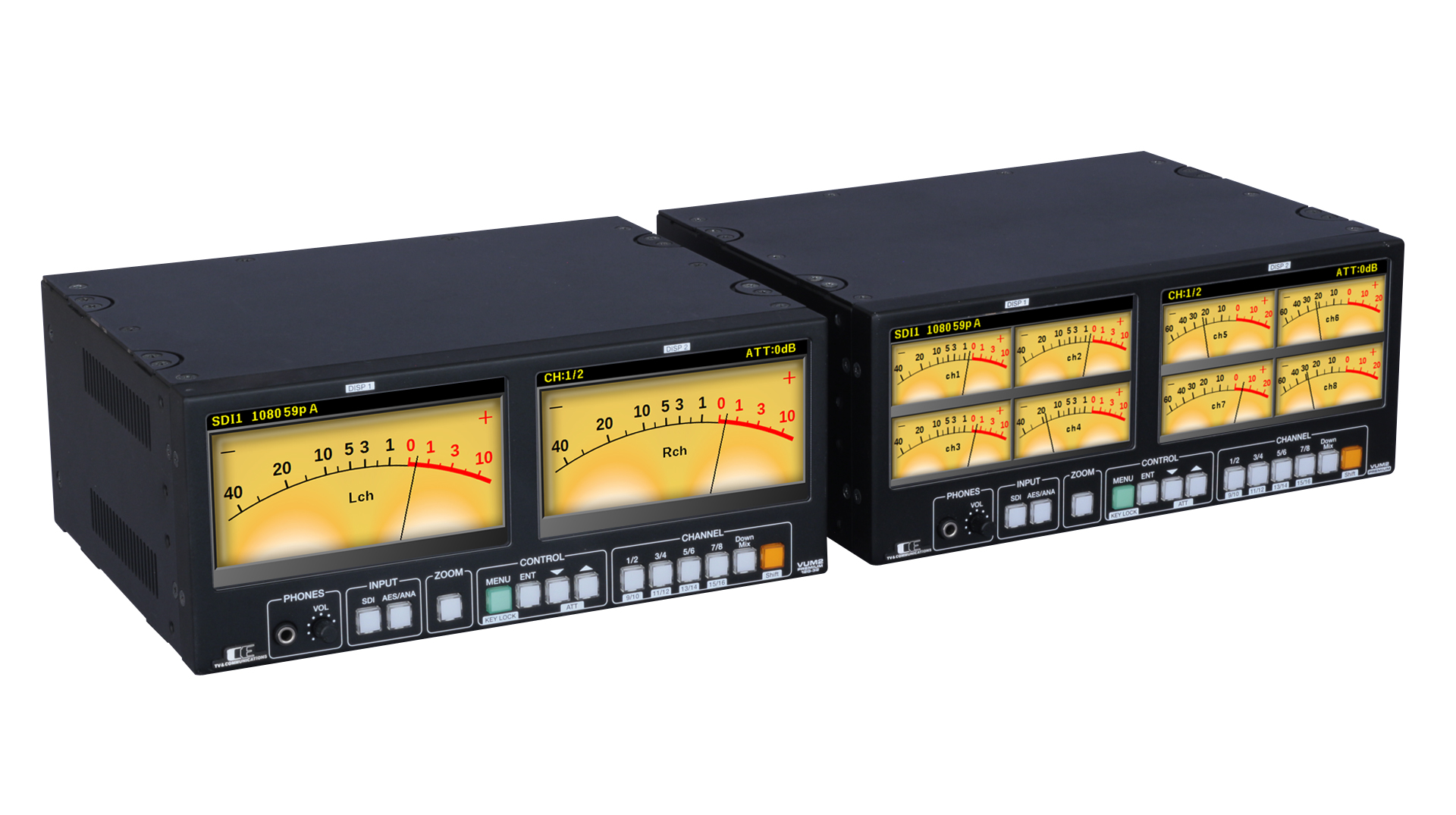

VUメーター2台を簡単連結機構を使用して2RUフルサイズにすることができます。

ラックマウントブラケット「RMB12EE-R」（オプション）の使用で、ラックへの組込等、システム対応が可能です。

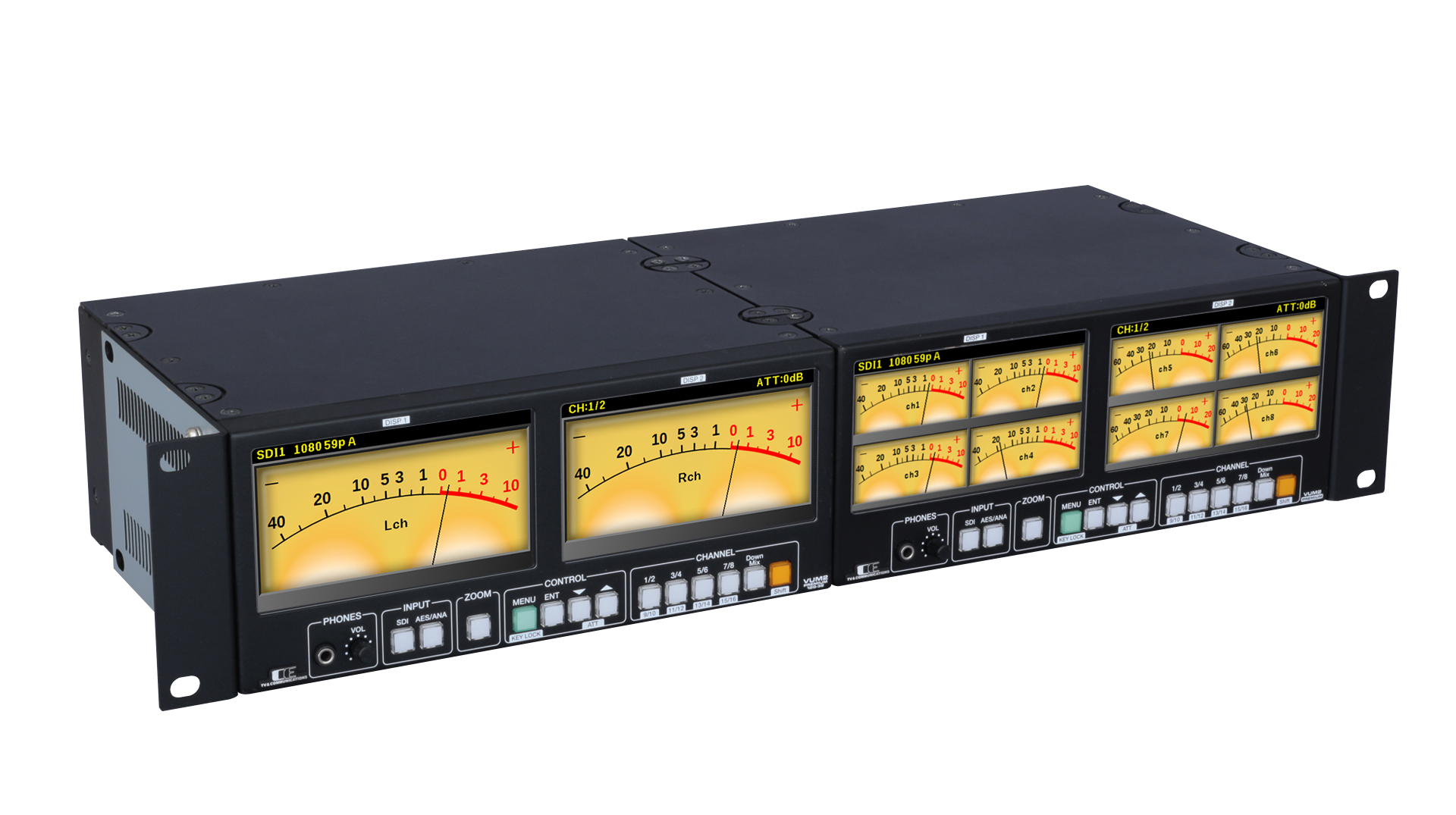

2連結　16ch表示

19インチラック　フルサイズ　2RU

ラックマウントブラケット取付方法はこちら





画面表示例

動画紹介はこちら



針式VUメーター表示　1ch/1ch（NORMALレンジ）





針式VUメーター表示　1ch/1ch（NARROWレンジ）





針式VUメーター表示　1ch/1ch（WIDEレンジ）





針式VUメーター表示　4ch/4ch





バーグラフ表示（53セグ）　16ch/16ch





バーグラフ表示（53セグ）　8ch/8ch





バーグラフ表示（53セグ）　4ch/4ch





ズーム表示





針式VUメーター表示　2ch　/　バーグラフ表示　8ch







 オクターブバンド





 スペクトラムアナライザー





 リサージュ + 位相　2ch





リサージュ + 位相　4ch





ブロック図





主な仕様



定格
電源	AC　100V～240V　±10%　50/60Hz
消費電力	16 W
動作環境	0℃～ 40℃、20～85%（結露無きこと）
外形寸法・質量	W215×H88×D170　約2.5kg
RoHS	適合
入出力端子
SDI入力	対応フォーマット（映像）	12G-SDI：2160/60p,59.94p,50p(Type1) 3G-SDI：1080/60p, 59.94p, 50p(ﾚﾍﾞﾙA/B) 30p, 29.97p, 25p, 24p, 23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf（レベルB　DS *1） HD-SDI：1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf 720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p SD-SDI：525/59.94i、625/50i
	対応フォーマット（音声）	48kHz サンプリング 20bit、24bit 同期音声、PCM 音声のみ対応
	コネクター	BNC×2
	入力レベル、インピーダンス	0.8 Vp-p  75 Ω
SDIリクロック出力	コネクター	BNC×1
	出力レベル、インピーダンス	0.8 Vp-p  75 Ω
AES/EBU入力	対応フォーマット	32 kHz ～ 96 kHz サンプリング　16 bit ～ 24 bit　PCM 音声のみ対応
	コネクター	BNC×4
	入力レベル、インピーダンス	1 Vp-p 75 Ω
AES/EBUスルー出力	コネクター	BNC×4
	出力レベル、インピーダンス	1 Vp-p  75 Ω
アナログオーディオ入力	コネクター	XLR3（メス）×8
	入力レベル、インピーダンス	+24dBm　600Ω/HiZ　平衡
基準レベル	アナログ音声	0dBm/+4dBm 切替可能
	デジタル音声	-20dBFS/-18dBFS 切替可能
ヘッドホン出力	コネクター	φ3.5　ミニステレオジャック
	最大出力	50 mW
LCDモニタ	サイズ	4.3型　480（H）×272（V）　16：9
	表示機能	針式VUメーター表示、バーグラフ表示（53セグメント、-60～+20dB） X-Y+位相計、オクターブバンド、スペクトラムアナライザー
	基準レベル	-20dBFS / -18dBFS  切換可能（0dBm　入力時）
付属品
電源ケーブル	１本
取扱説明書	１部
オプション
ラックマウントブラケット	RMB12EE-R
