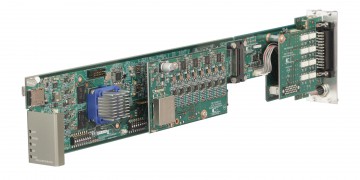

アナログ・オーディオ 8ch マルチプレクサー・モジュール

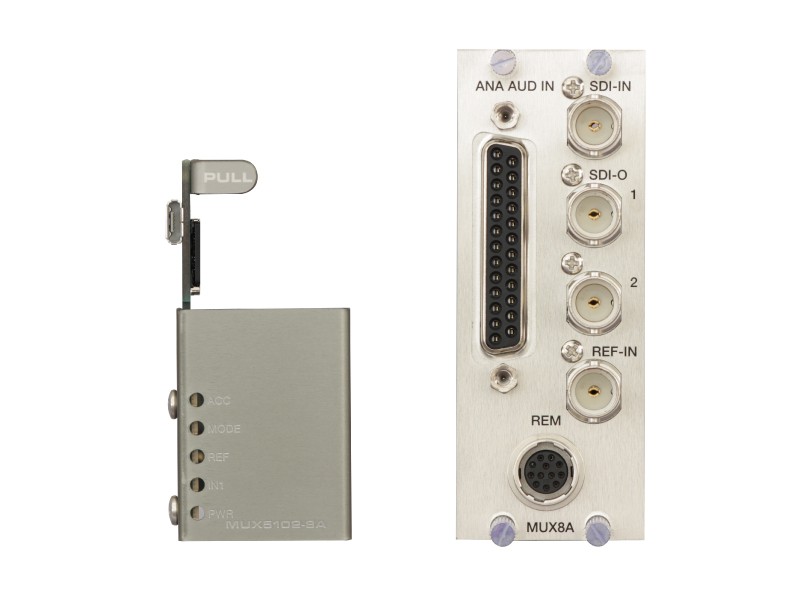

・IN LED

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DVB-ASI

紫　点灯

無信号

消灯（非対応フォーマット入力時含む）

・REF LED

FSモードON　リファレンス正常

緑　点灯

FSモードON　リファレンス異常

紫　点灯

FSモードOFF

消灯

・MODE LED

フレームシンクロナイズ・モード(FS)

緑　点灯

自動音声ミュート・モード(AAM)

紫　点灯

ラインシクロナイズ・モード(LINE)

消灯

・ACC　LED

SDカードのデータ読み込み中

赤　点灯

設定完了、設定コマンド正常

緑（１秒間）

設定完了、設定コマンド異常

紫（１秒間）

・32ch エンベデッド・オーディオ対応

Analog×8、SDI IN 16/32ch エンベデッド、テスト トーンから16/32chのマルチプレクス可能

3G-SDIはレベルA/B共に32ch対応

SD/HD-SDIは16ch対応

・リマッピング機能

・ゲイン調整

CH毎に-30.0dB～+20.0dBを0.1dB単位で調整可能

・ダウンミックス機能

ARIB　STD-B30に準拠した３パターンおよび、

マニュアル演算式（演算係数を自由設定）

・ミックス機能

4chまでの音声ソースをミックスでき、8通りプリセット可能

8通りのプリセットは音声出力にマッピング可能

・オーディオ・オーバー機能

各出力チャンネルに指定した音声ソースをフェードイン／フェードアウトでミックスする機能。フェードイン／フェードアウト時間は0.0秒～5.0秒まで0.1秒刻みで設定可能

・スーパーインポーズ機能

（オプション）

・12通りのプリセットパターン

リマッピング、ゲイン調整、ダウンミックス、ミックス機能を自由に組み合わせ、12通りのプリセットパターンが可能

プリセットパターンは局間制御信号（ARIB STD-B39）のカレント音声モードで自動切替 および、外部接点入力で切替可能

・基準レベル切替機能

・音声遅延機能

CH毎に、0ms～1secまで1msステップで調整可能

・デグリッチ機能

FSモードON時、スイッチング時のCRCエラー、ラインナンバーエラーを吸収

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・C5000フレーム LTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・パラメータの設定は、SNMPによるか、SDカード内の設定ファイルを直接編集

・SNMP、Webcontrol対応

SDI入力

対応フォーマット(映像)

3G-SDI

HD-SDI

SD-SDI

1080/ 60p,59.94p,50p（レベルA/B）

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling 20bit,24bit　同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

対応フォーマット(音声)

48kHz sampling SD 20bit,3G/HD 24bit

コネクタ

BNCx2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNC×1

入力信号、インピーダンス

アナログブラックバースト/3値シンク　75Ω

アナログ・オーディオ入力

基準入力レベル

0/+4dBm　600Ω平衡

最大入力レベル

+24dBm

コネクタ

Dsub25（メス）

リモート入出力

コネクタ

小型丸形コネクタ12ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12V

消費電力

14　W

外形寸法

398.5 x 88 mm

質量

0.3　kg
