デジタル・オーディオ 8系統 16ch デマルチプレクサー・モジュール

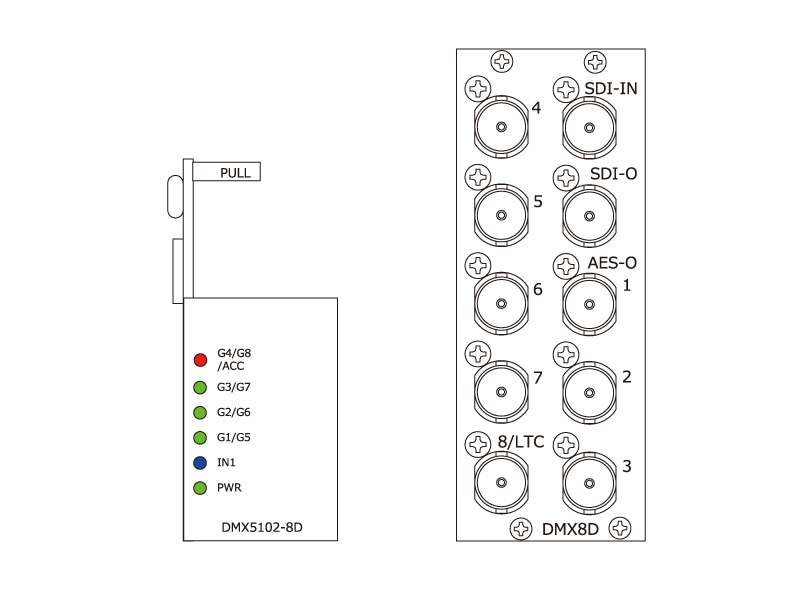

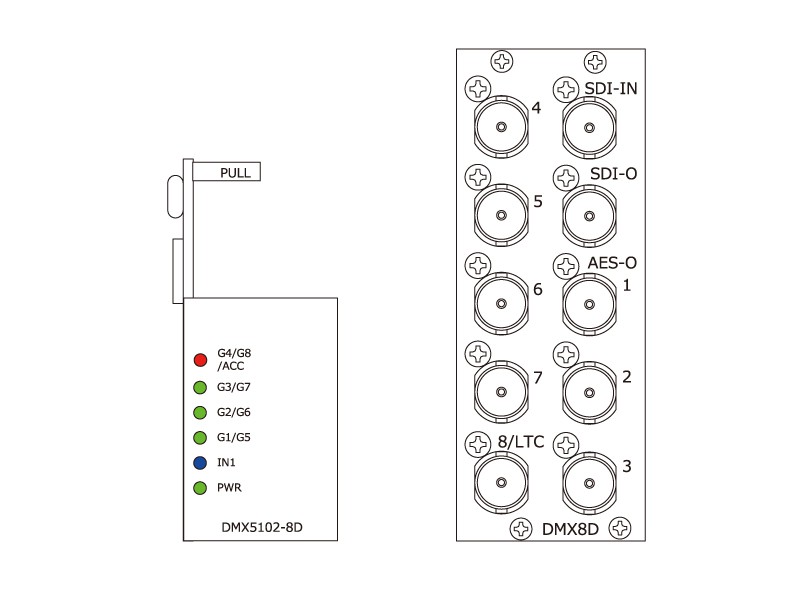

・IN LED

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DVB-ASI

紫　点灯

無信号

消灯（非対応フォーマット入力時含む）

・ACC　LED

SDカードのデーター読み込み中

赤　点灯

設定完了、設定コマンド正常

緑（１秒間）

設定完了、設定コマンド異常

紫（１秒間）

・GROUP LED：G1/G5(G1リンクB)、G2/G6(G2リンクB)、G3/G7(G3リンクB)、G4/G8(G4リンクB)

下表は、G1/G5(G1リンクB) の例

・ACC　LED

G1のみ重畳

緑　点灯

G5(G1リンクB)のみ重畳

青　点灯

G1,G5(G1リンクB)に重畳

紫　点灯

G1,G5(G1リンクB)に重畳なし

消灯

・32ch エンベデッド・オーディオ対応

3G-SDIはレベルA/B共に32ch対応

SD/HD-SDIは、16ch対応

・リマッピング機能

・ゲイン調整

CH毎に-30.0dB～+20.0dBを0.1dB単位で調整可能

・ダウンミックス機能

ARIB　STD-B30に準拠した３パターンおよび、

マニュアル演算式（演算係数を自由設定）

・ミックス機能

4chまでの音声ソースをミックスでき、8通りプリセット可能

8通りのプリセットは音声出力にマッピング可能

・12通りのプリセットパターン

リマッピング、ゲイン調整、ダウンミックス、ミックス機能を自由に組み合わせ、12通りのプリセットパターンが可能

プリセットパターンは局間制御信号（ARIB STD-B39）のカレント音声モードで自動切替 および、外部接点入力で切替可能

・基準レベル切替機能

アナログ +4dBm/0dBm、デジタル -20dBFS/-18dBFS

・音声遅延機能

CH毎に、0ms～2secまで1msステップで調整可能

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・C5000フレーム LTC-IN入力やアンシラリータイムコードをLTC出力可能

・パラメーターの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応

SDI入力

対応フォーマット(映像)

3G-SDI

HD-SDI

SD-SDI

1080/ 60p,59.94p,50p（レベルA/B）

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling 20bit,24bit　同期音声のみ

コネクター

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット

SDI入力と同じ

コネクター

BNCx1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBU出力

対応フォーマット

48kHz sampling 24bit

出力レベル、インピーダンス

1Vp-p　75Ω

コネクター

BNC×2

ANALOG AUDIO出力

基準出力レベル

0/+4dBm　600Ω平衡

最大出力レベル

+24dBm

コネクター

Dsub25（メス）

LTC出力

コネクター

BNC×1

出力レベル、インピーダンス

2.0Vp-p　75Ω

占有スロット数

2スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % RH （結露無きこと）

電源

DC 12V

消費電力

15　W

外形寸法

398.5 x 88 mm

質量

0.3 kg
