3G/HD/SD-SDI信号 8分配・モジュール（マイクロBNC）

3G/HD/SD-SDI信号 8分配・モジュール（マイクロBNC）

製品概要

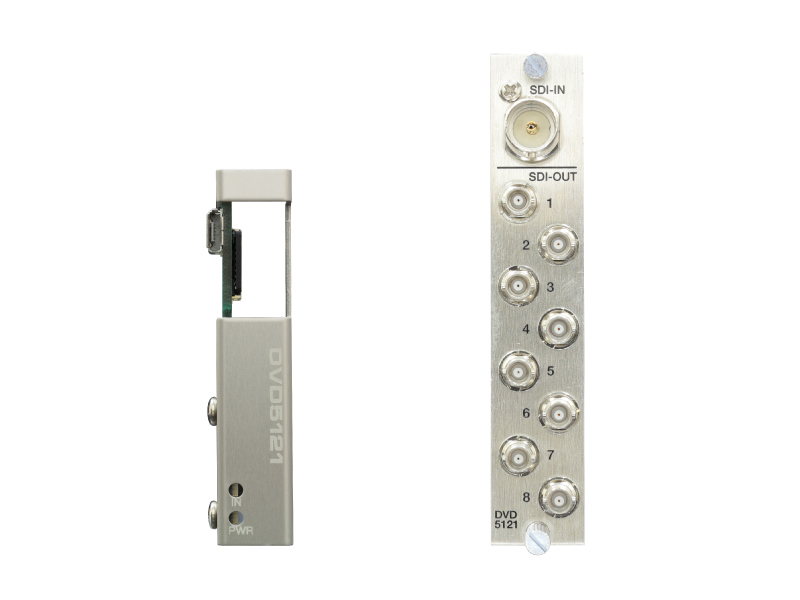

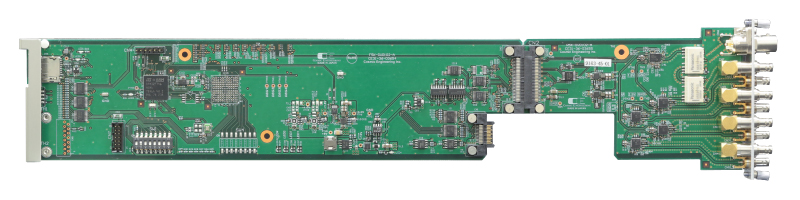

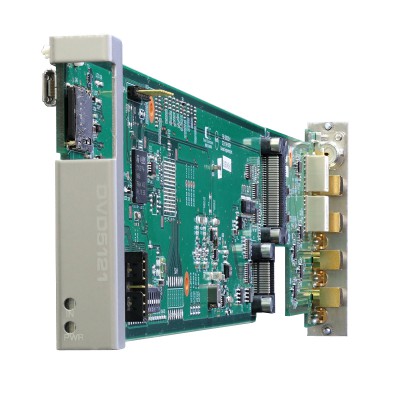

DVD5121はC5000モジュールシステムに搭載可能な3G/HD/SD-SDI　1入力8分配モジュールです。

特長

・３G/HD/SD-SDIに対応し、入力レートをLEDで表示します。

・1入力8分配。

・1スロット構成。

・リクロッカー内蔵。

・高性能イコライザーを搭載し、下記ケーブル長に対応。

　　　3G-SDI:130m(5CFB), HD-SDI:180m(5CFB), SD-SDI:320m(5C2V)

・入力信号がないときは出力ミュート。

・全出力チャンネル正極性出力に対応。

・エマージェンシースルー（電源OFF時）に対応。

　　　DVD5121                    IN - OUT1

・SNMPに対応します。

・ログ機能搭載（SDI入力レートの変化時刻を記録）

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチまたはWEBで設定できます。

ブロック図

仕様
