製品情報C5000 モジュールシステム
C5000モジュールシステム
光 , IP , 12G , 4K , 3G , HD , SD , アナログ
製品概要
4K放送、12G、IP伝送、光伝送等のシステムインテグレーションに向けて設計した最新モジュールシステムです。4K～アナログ信号用までラインアップされた最新モジュールはすべて省電力設計で、軽量化された総アルミ製システムフレーム（ 2RU ）に最大20枚インストールできます。

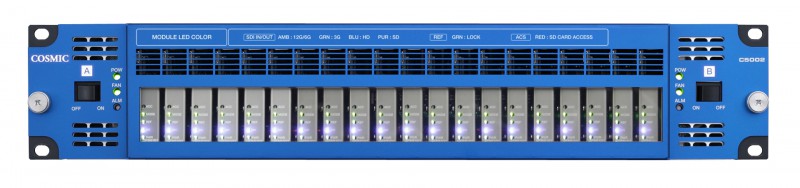

C5002-21
1スロットモジュール 20枚実装
Ｃ5002-20
2スロットモジュール 10枚実装

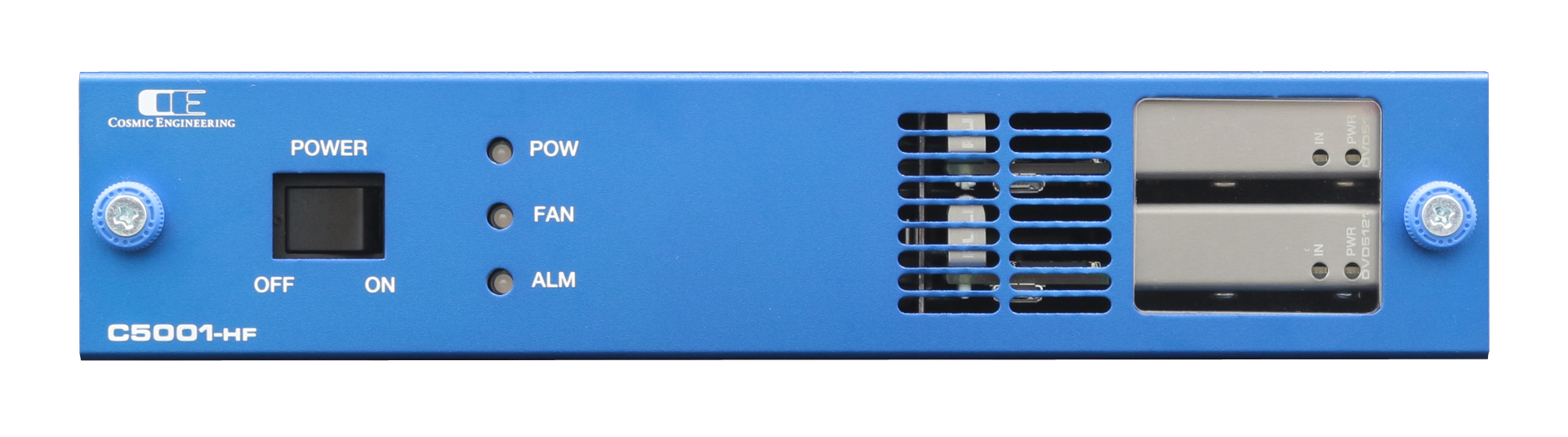

Ｃ5001-21
1スロットモジュール 6枚実装
Ｃ5001-20
2スロットモジュール 3枚実装
特長
軽量で強靭な総アルミニュームのフレームは300W電源を2台インストール状態で5.7kg。
冷却ファンは電源モジュールと一体構造で、すべて前面からメンテナンスができます。（PAT.）
四基の静音冷却ファンと、通風効率が高い形状のモジュールで、フレーム内部の熱を短時間で排出します。
最新のデバイスで設計されたモジュールはすべて省電力で、2RUフレームに最大で20枚、1RUフレームに最大で6枚インストールできます。すべてがホットスワップ可能で、SNMP対応です。
フレーム
| 品名 | 写真 |
サイズ SLOT |
電源 | 型式 |
仕様書 外観図 取扱説明書 |
希望小売価格 （税別） |
| 2RUシステムフレーム |  |
2RUフルサイズ 20スロット Webサーバー標準装備 |
AC電源二重化 冷却ファン付 |
C5002-21 |
取扱説明書 |
330,000円 |
| 2RUシステムフレーム |  |
2RUフルサイズ 20スロット Webサーバー標準装備 |
AC電源二重化 冷却ファン付 |
C5002-20 | 300,000円 | |
| 1RUシステムフレーム |  |
1RUフルサイズ 6スロット Webサーバー標準装備 |
AC電源二重化
冷却ファン付 |
C5001-21 | 仕様書
取扱説明書 |
280,000円 |
| 1RUシステムフレーム |  |
1RUフルサイズ 6スロット Webサーバー標準装備 |
AC電源二重化
冷却ファン付 |
C5001-20 | 仕様書 | 250,000円 |
| システムフレーム |  |
デュプルボックス 4スロット |
ACアダプタ | C5000-DB |
仕様書 取扱説明書 |
170,000円 |
| システムフレーム |  |
シングルボックス 2スロット |
ACアダプタ | C5000-SB | 仕様書 |
150,000円 |
|
電源ユニット |
 |
C5002保守用 電源ユニット |
冷却ファン 2個装備 |
PSU5002 |
仕様書 外観図 |
90,000円 |
|
電源ユニット |
 |
C5001保守用 電源ユニット |
冷却ファン 2個装備 |
PSU5001 |
仕様書 外観図 |
60,000円 |
モジュール
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
| 3G/HD/SD-SDI信号 4分配 |  |
1 | DVD5001 | 110,000円 | ||
| 3G/HD/SD-SDI信号 4/8分配 |  |
2 | DVD5002 | 170,000円 | ||
| 12G/3G/HD/SD-SDI信号 4分配 |  |
1 | DVD5111-12G | 130,000円 | ||
| 12G/3G/HD/SD-SDI信号 4/8分配 |  |
2 | DVD5112-12G | 200,000円 | ||
|

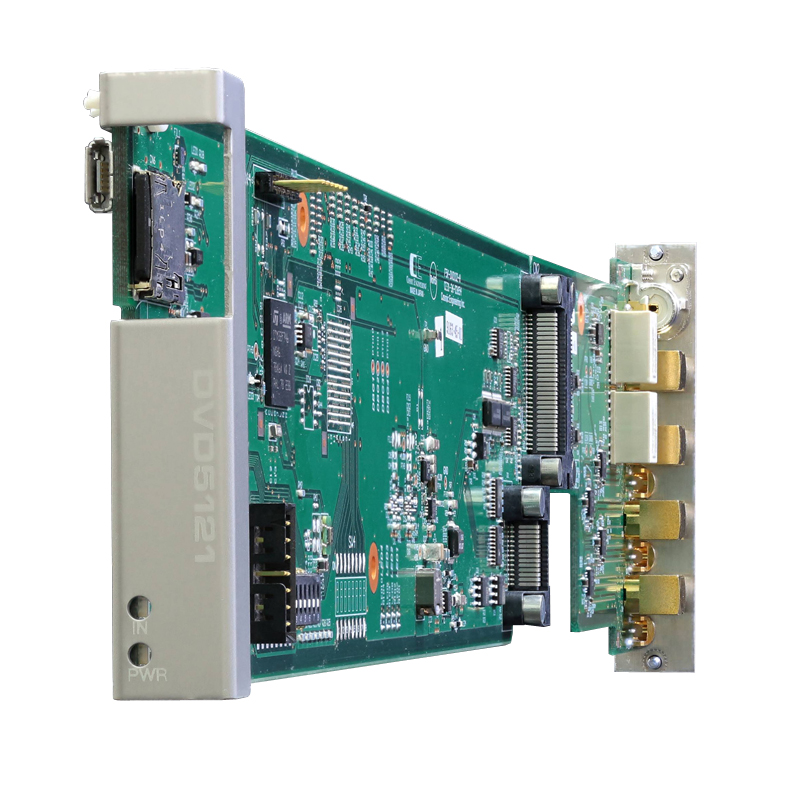

3G/HD/SD-SDI信号 8分配 マイクロBNC |
 |
○ | 1 | DVD5121 | 180,000円 | |
|
12G/6G/3G/HD/SD-SDI信号 8分配 マイクロBNC |
 |
○ | 1 | DVD5131-12G | 200,000円 | |
| アナログ映像信号 4分配 |  |
1 | AVD5001 | 75,000円 | ||
| アナログ映像信号 8分配 |  |
2 | AVD5002 | 85,000円 | ||
|
デジタルオーディオ/LTC/ワードクロック 4分配 , エマージェンシースルー対応 |
 |
○ | 1 | 130,000円 | ||
|
デジタルオーディオ/LTC/ワードクロック 4分配 , エマージェンシースルー対応 |
 |
○ | 1 |
後継機種は DAD5101 です |
130,000円 | |
|
デジタルオーディオ/LTC/ワードクロック 4/8分配 , エマージェンシースルー対応 |
 |
○ | 2 | DAD5102 | 150,000円 | |
|
アナログオーディオ 4/8分配 |
 |
2 | AAD5002 | 140,000円 |
|
品名 |
写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
|

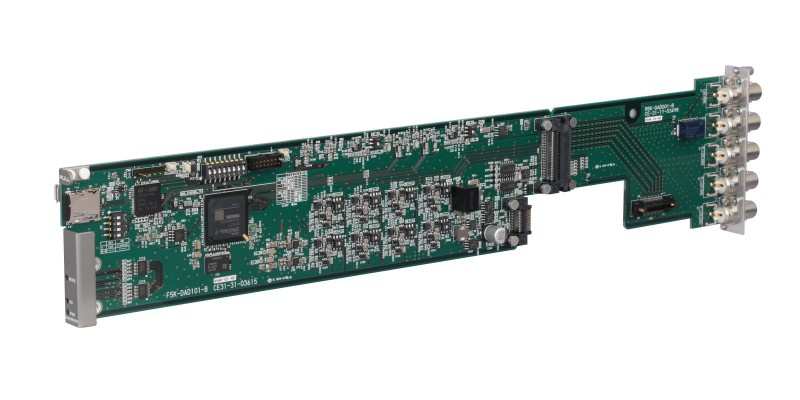

デジタルオーディオ/LTC/ワードクロック 4分配 , エマージェンシースルー対応 |
|
○ | 1 | DAD5101 | 130,000円 | |
|
デジタルオーディオ/LTC/ワードクロック 4分配 , エマージェンシースルー対応 |
|
○ | 1 |
後継機種は DAD5101 です |
130,000円 | |
|
デジタルオーディオ/LTC/ワードクロック 4/8分配 , エマージェンシースルー対応 |
|
○ | 2 | DAD5102 | 150,000円 | |
| アナログオーディオ 4/8分配 | |
2 | AAD5002 | 140,000円 | ||
|
アナログオーディオ 8ch A/Dコンバーター |
 |
2 | ADC5102 | 200,000円 | ||
|
デジタルオーディオ 4系統8ch D/Aコンバーター |
 |
2 | DAC5112 | 200,000円 | ||
|
デジタルオーディオ4系統8ch マルチプレクサー |
 |
○ | 2 | MUX5102-4D | 260,000円 | |
|
デジタルオーディオ8系統16ch マルチプレクサー |
 |
○ | 2 | MUX5102-8D | 430,000円 | |
|

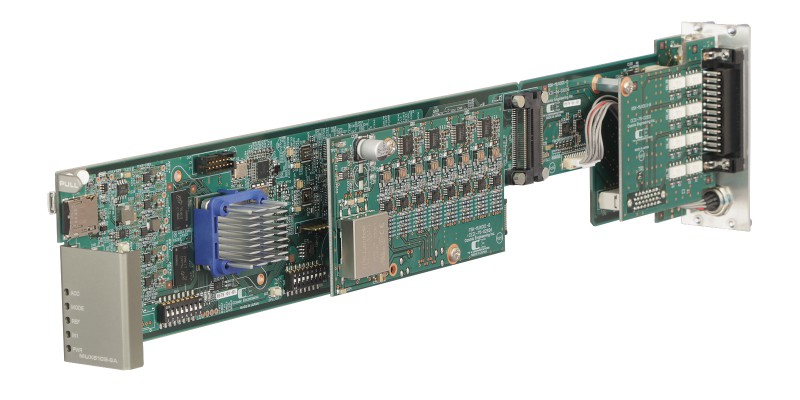

アナログオーディオ8ch マルチプレクサー |
 |
○ | 2 | MUX5102-8A | 430,000円 | |
|
12G対応デジタルオーディオ 4系統8chマルチプレクサー |
 |
○ | 2 | MUX5112-12G-4D | 500,000円 | |
|

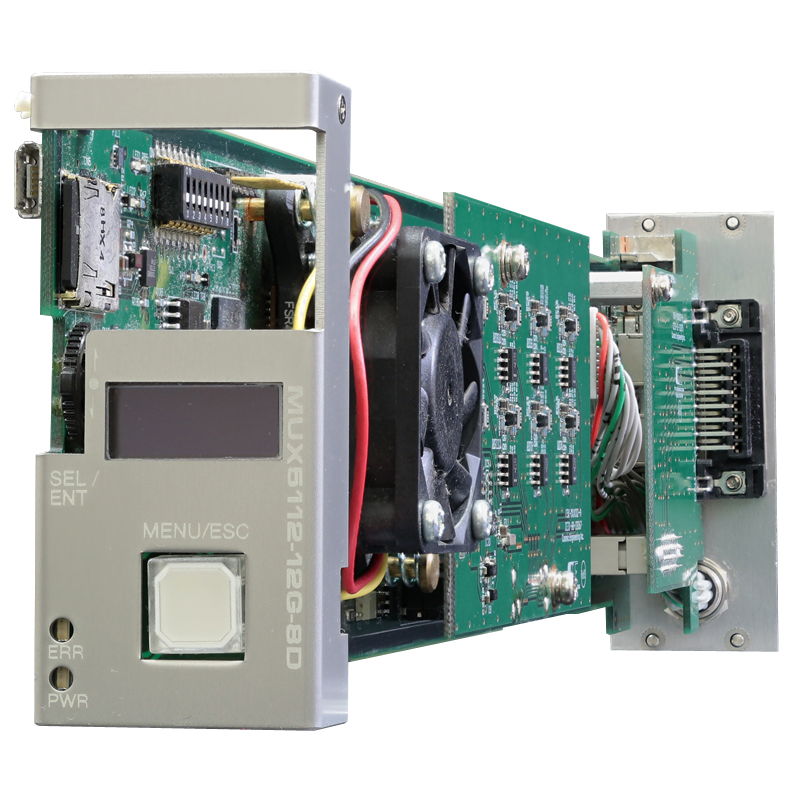

12G対応デジタルオーディオ 8系統16chマルチプレクサー |
 |
○ | 2 | MUX5112-12G-8D | 500,000円 | |
|

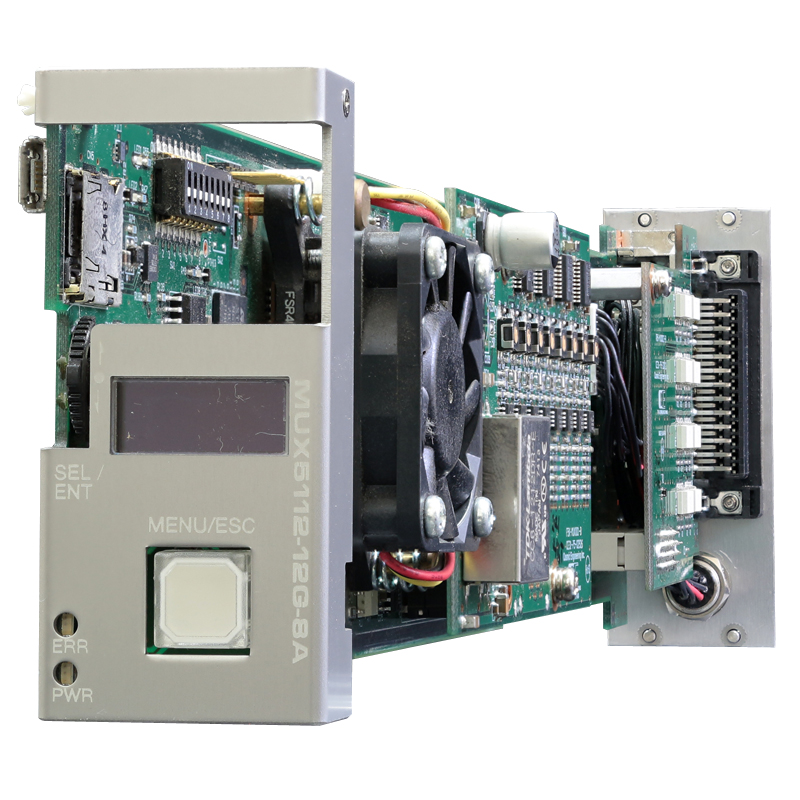

12G対応アナログオーディオ 8chマルチプレクサー |
 |
○ | 2 | MUX5112-12G-8A | 500,000円 | |
|

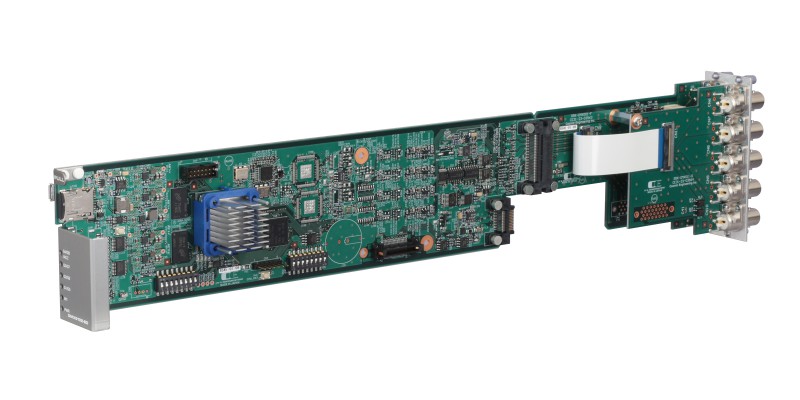

デジタルオーディオ 8系統16ch デマルチプレクサー |
 |
○ | 2 | DMX5102-8D | 240,000円 | |
|

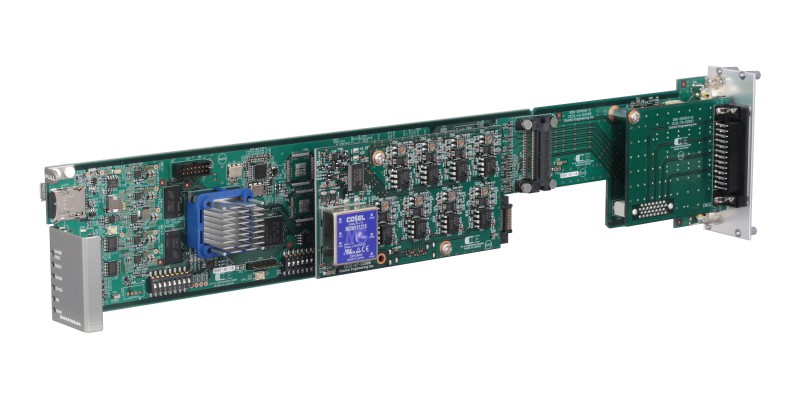

アナログオーディオ 8ch デジタルオーディオ2系統4ch デマルチプレクサー |
 |
○ | 2 | DMX5102-8A | 290,000円 | |
|

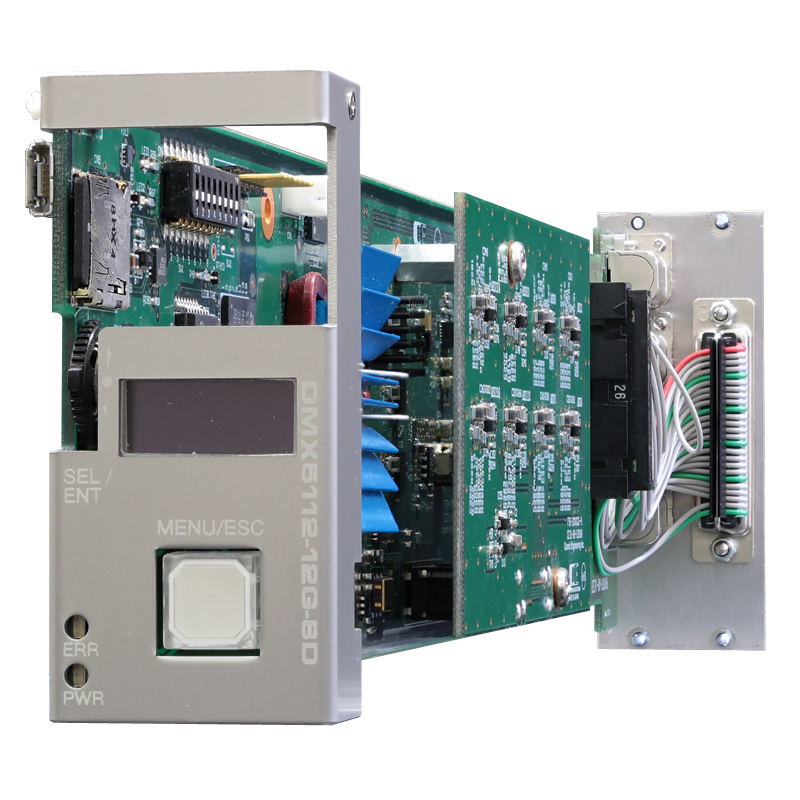

12G対応デジタルオーディオ 8系統16ch デマルチプレクサー |
 |
○ | 2 | DMX5112-12G-8D | 400,000円 | |
|
12G対応アナログオーディオ 8ch デジタルオーディオ 2系統4ch デマルチプレクサー |
 |
○ | 2 | DMX5112-12G-8A | 420,000円 | |
|
デジタルオーディオ 4系統8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 | DDC5102-4D |
|
270,000円 |
|
デジタルオーディオ 4系統8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
 |
○ | 2 | DDC5002-4D
後継機種は DDC5102-4D です |
270,000円 | |
|
アナログオーディオ 8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 | DDC5102-8A | 270,000円 | |
|
アナログオーディオ 8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
 |
○ | 2 |
後継機種は DDC5102-8A です |
|
270,000円 |
|
デジタルオーディオ 4系統8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 | DUC5102-4D | 400,000円 | |
|
デジタルオーディオ 4系統8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
 |
○ |
2 |
後継機種は DUC5102-4D です |
400,000円 | |
|
アナログオーディオ 8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 | DUC5102-8A | 400,000円 | |
|
アナログオーディオ 8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
 |
○ | 2 |
後継機種は DUC5102-8A です |
400,000円 |
|
品名 |
写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
|

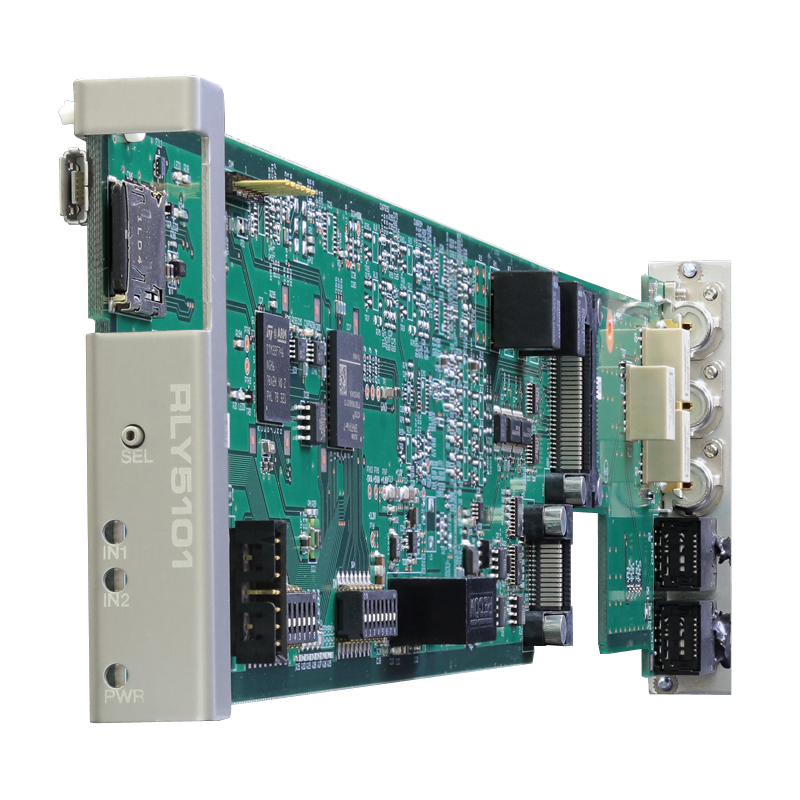

2×1 ワイドバンドリレーセレクター |
|
○ | 1 | RLY5101 |
取扱説明書 |
150,000円 |
|
品名 |
写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
|

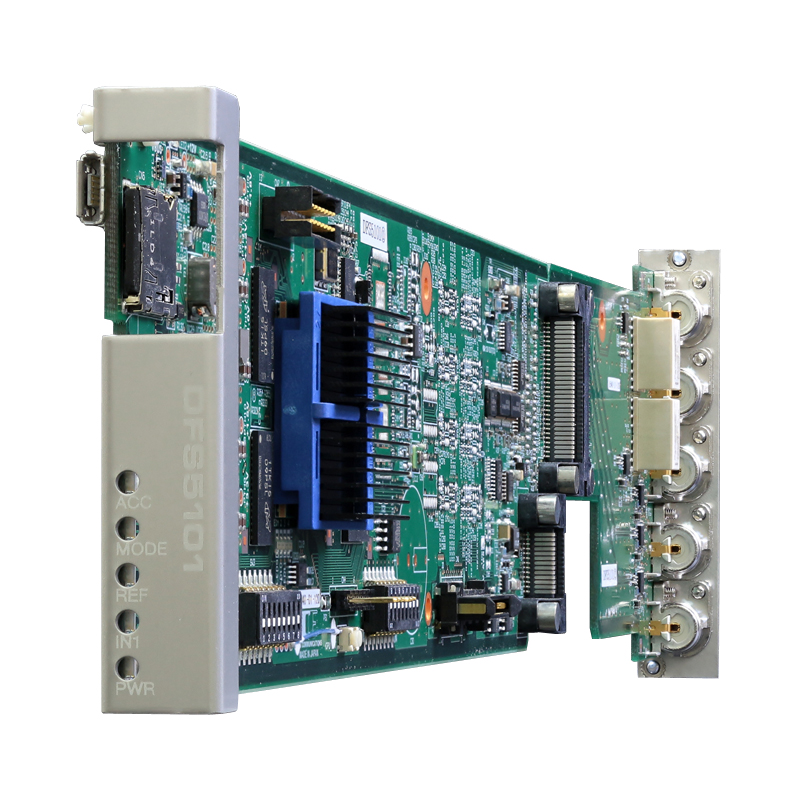

1入力4出力 フレーム/ラインシンクロナイザー |
 |
○ | 1 | DFS5101 | 230,000円 | |
|
1入力4出力 フレーム/ラインシンクロナイザー |
 |
○ | 1 |
後継機種は DFS5101 です |
230,000円 | |
|
リモート入出力付 1入力4出力 フレーム/ラインシンクロナイザー |
|
○ | 2 | DFS5102 | 250,000円 | |
|
リモート入出力付 1入力4出力 フレーム/ラインシンクロナイザー |
 |
○ | 2 |
後継機種は DFS5102 です |
250,000円 | |
|
12G対応リモート入出力付 1入力4出力 フレーム/ラインシンクロナイザー |
 |
○ |
2 | DFS5112-12G | 450,000円 | |
|
DFS500x/510x/5112-12G専用 リモートコントロールパネル |
 |
- | RMT5001-DFS | 300,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |

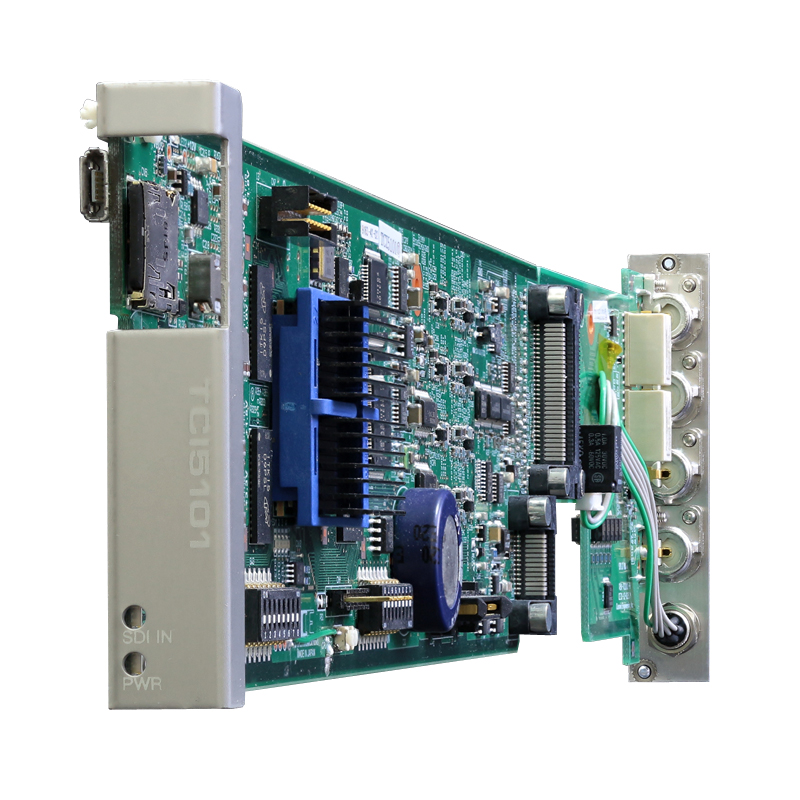

| タイムコードインサーター |  |
○ | 1 | TCI5101 | 280,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
| タイムロゴジェネレーター | |
○ | 2 | TLG5102 |
取扱説明書 |
800,000円 |
| タイムロゴジェネレーター |  |
○ | 2 |
後継機種は TLG5102 です |
800,000円 | |
|
TLG5102設定 アプリケーションソフトウェア |
 |
TLG5002-AP | 200,000円 | |||
|
タイムロゴジェネレーター コントローラー |
 |
1 | TLC5001 | 300,000円 | ||
|

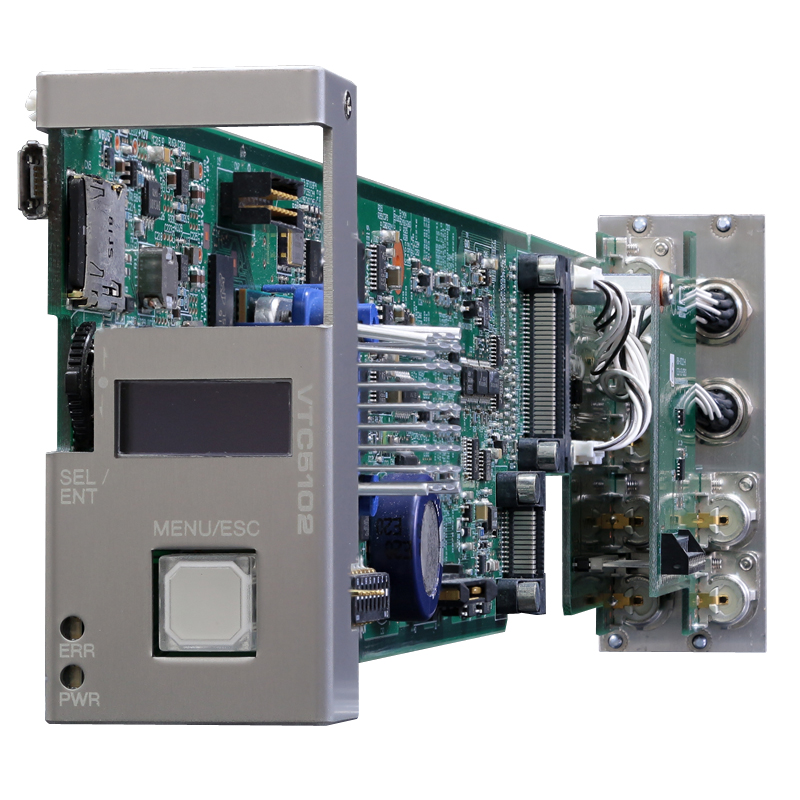

3G/HD-SDIビデオタイマー・カウンター |
 |
○ | 2 | VTC5102 | 450,000円 | |
|
VTC5102専用 リモートコントローラー |
 |
RMT5001-VTC2 |
仕様書 取扱説明書 |
250,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |

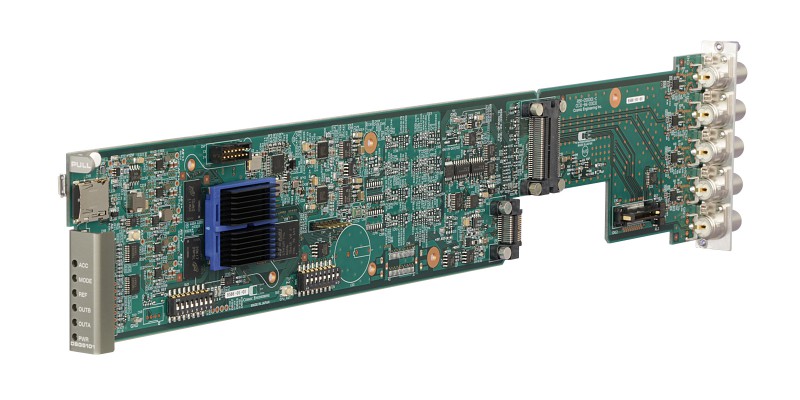

| シグナルジェネレーター |  |
○ | 1 | DSG5101 | 320,000円 | |
|
リモート入出力付 シグナルジェネレーター |
 |
○ | 2 | DSG5102 | 380,000円 | |
| 12G対応リモート入出力付
シグナルジェネレーター |
 |
○ | 2 | DSG5112-12G | 700,000円 | |
| ワードクロックジェネレーター | |
○ | 1 | WCG5101 |
取扱説明書 |
250,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
| クリップファイル | |
○ | 2 | DCF5102 |
取扱説明書 |
800,000円 |
| クリップファイル |  |
○ | 2 |
後継機種は DCF5102 です |
800,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |

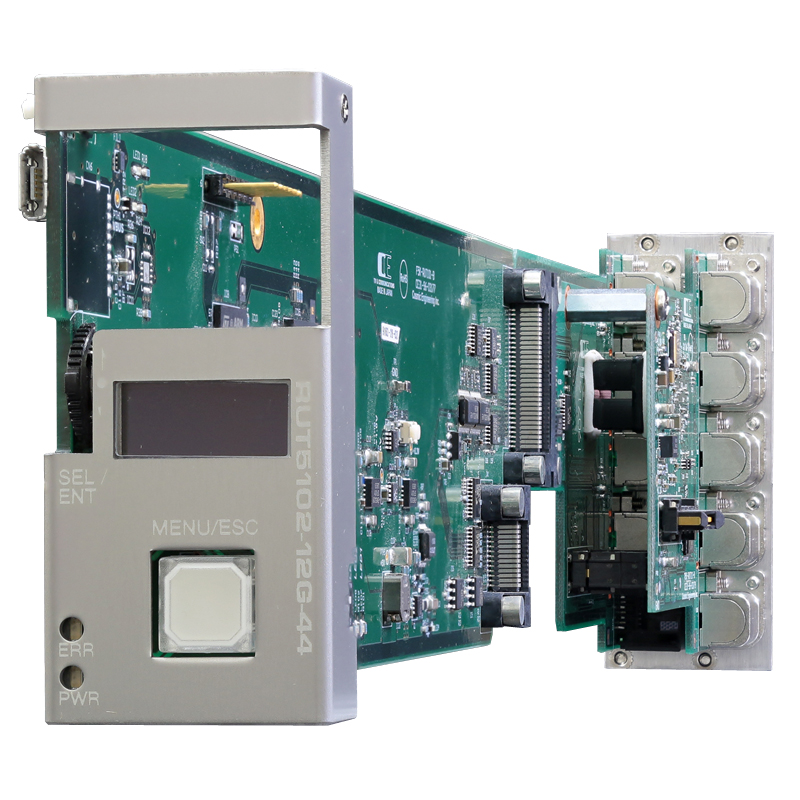

| 12G対応 4×4 SDIルーター |  |
2 | RUT5102-12G-44 | 300,000円 | ||
|
4×4 SDIルーター用 コントロールパネル |
 |
CP5001-44 | 140,000円 | |||
| 12G対応 8×4 SDIルーター |  |
3 | RUT5103-12G-84 | 480,000円 | ||
|
8×4 SDIルーター用 コントロールパネル |
 |
CP5001-84 | 160,000円 | |||
|
SDIルーター用 GPIOモジュール |
 |
2 | GPI5102-RUT | 100,000円 |
|
品名 |
写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
|
アナログオーディオ 8ch A/Dコンバーター |
|
2 | ADC5102 | 200,000円 | ||
|
デジタルオーディオ 4系統8ch D/Aコンバーター |
|
2 | DAC5112 | 200,000円 | ||
| 12G-SDI-OPT EOコンバーター |  |
1 | EOD5101-12G-13T | 200,000円 | ||

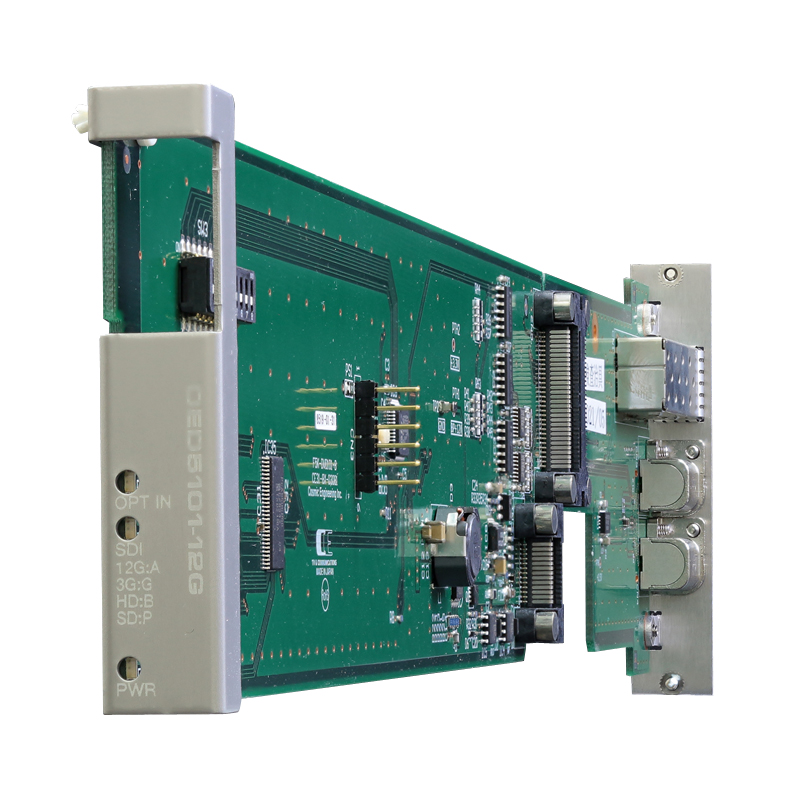

| OPT-12G-SDI OEコンバーター |  |
1 | OED5101-12G | 200,000円 | ||

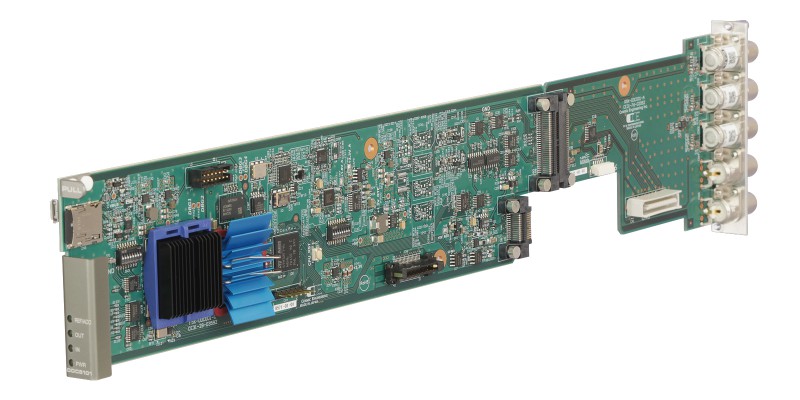

| 3G/HD-SDIダウンコンバーター |  |
○ | 1 | DDC5101 | 200,000円 | |
| 3G/HD-SDIダウンコンバーター |  |
○ | 1 |
後継機種は DDC5101 です |
200,000円 | |
|
デジタルオーディオ 4系統8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 | DDC5102-4D | 270,000円 | |
|
デジタルオーディオ 4系統8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 | DDC5002-4D
後継機種は DDC5102-4D です |
270,000円 | |
|
アナログオーディオ 8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 | DDC5102-8A | 270,000円 | |
|
アナログオーディオ 8ch デマルチプレクサー付 3G/HD-SDIダウンコンバーター |
|
○ | 2 |
後継機種は DDC5102-8A です |
270,000円 | |
|
NTSC/SD/HD-SDI アップコンバーター |
|
○ | 1 | DUC5101 | 350,000円 | |
|
NTSC/SD/HD-SDI アップコンバーター |
 |
○ | 1 |
後継機種は DUC5101 です |
350,000円 | |
|
デジタルオーディオ 4系統8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 | DUC5102-4D | 400,000円 | |
|
デジタルオーディオ 4系統8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 |
後継機種は DUC5102-4D です |
400,000円 | |
|
アナログオーディオ 8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 | DUC5102-8A | 400,000円 | |
|
アナログオーディオ 8ch マルチプレクサー付 NTSC/SD/HD-SDIアップコンバーター |
|
○ | 2 |
後継機種は DUC5102-8A です |
400,000円 | |
|
12G-SDIクワッドリンク 3G-SDIコンバーター |
 |
2 | CNV5102-12G | 300,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
| チェンジオーバー | |
1 | CHO5101 |
取扱説明書 |
230,000円 | |
| チェンジオーバー |  |
1 |
後継機種は CHO5101 です |
230,000円 | ||
|
チェンジオーバー用 1系統リモートコントローラー |
 |
RMT5001-CHO001 | 160,000円 | |||
|
チェンジオーバー用 2系統リモートコントローラー |
 |
RMT5001-CHO002 | 200,000円 | |||
| 高機能チェンジオーバー |  |
○ | 2 | CHO5102 | 450,000円 | |
|
高機能チェンジオーバー用 リモートコントローラー |
 |
RMT5001-ACHO |
仕様書 |
200,000円 | ||
|
チェンジオーバー |
|
○ | 1 | CHO5111 |
取扱説明書 |
200,000円 |
| 品名 | 写真 |
ログ 機能 |
SLOT | 型式 |
仕様書 取扱説明書 |
希望小売価格 （税別） |
| 3G/HD-SDI 2chカラースーパー |  |
○ | 2 | DSK5102 | 550,000円 | |
|
3G/HD-SDI 2chカラースーパー （カスケード接続対応） |
 |
○ | 2 | DSK5112 |
取扱説明書 |
700,000円 |
