オーディオモニター12G［ラウドネス計測機能付］（サブウーハー付）

12G-SDI　16ch　オーディオモニター［ラウドネス計測機能付］（サブウーハー付）





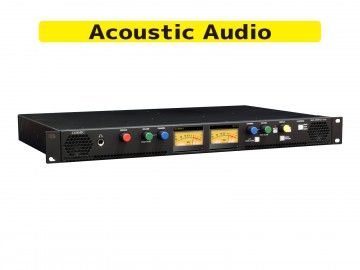

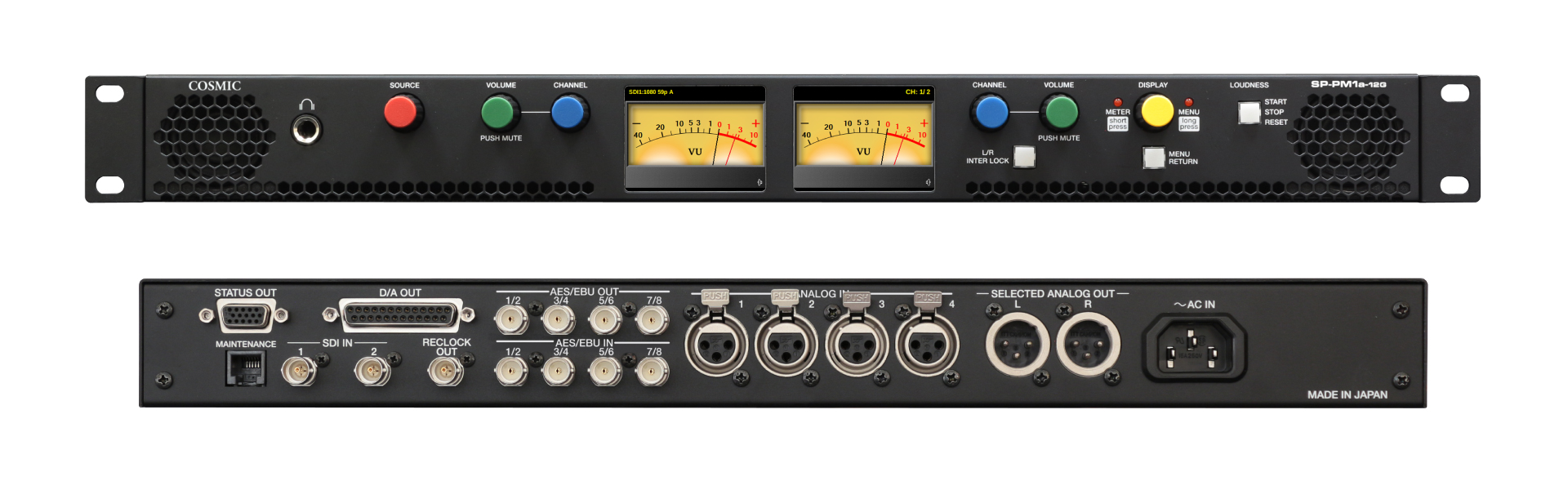

製品概要

SP-PM1a-12Gは、12G/6G/3G/HD/SD-SDI、AES/EBU、アナログオーディオ信号に対応した16 チャンネルサブウーハー付高音質オーディオモニターです。



4スピーカー 2ウェイ方式で、より豊かな低音を再生します。

フロントパネルに装備した2.4 型LCD に、VUメーター、ピークメーター、ピークホールド、針式VU メータ―、ラウドネス/トゥルーピーク、X-Y/位相計が表示されます。



左チャンネル、右チャンネルそれぞれに独立してチャンネル選択用、及びボリュームコントロール用ツマミを装備しており、オーディオ入力信号のミキシングや左右への振り分け、左右の音量調整を自在に行うことができます。



その他、5.1 チャンネルダウンミックス機能、エンベデッド音声の有無検知や、入力・出力端子の充実など、多くの機能を搭載しました。





特長

●12G/HD/SD-SDI、AES/EBU、アナログオーディオ信号に対応。



●フロントパネルに装備した2.4 型LCD2 面に全情報を表示します。
　・VU メーター、ピークメーター(2 チャンネルホリゾンタルワイド/2/8/16 チャンネル)、針式VU メーター(2 チャンネル)、

　　ラウドネス/トゥルーピーク、X-Y/位相計を表示します。
　・レベルメーターは-60dB～+20dB の広範囲を53 又は26 セグメントで表示します。
　・2 チャンネルホリゾンタルワイド表示では音声レベルを数値表示します。
　・信号フォーマット、入力ソース選択状態、モニタリングチャンネル等の各種設定状態を常時表示します。



●ピークホールド切替機能を装備。（メニューモードで切替　Off , 1.5s , 5s , ∞）



　





●ラウドネス/トゥルーピークの計測は、LOUDNESS スイッチの短押しでスタート、ストップを切り替え、長押しでリセット。







●X-Yスコープ／位相計の機能を装備。







●シングルソースモードとマルチソースモードがあり（メニューモードで切替）、それぞれのモードでSOURCEツマミにより入力

　選択を切替えます。



●マルチソースでのミキシング機能を装備。（スピーカ―出力、アナログオーディオライン出力）

　ミキシング機能はメニューモードでミックスモードに設定することで有効になります。



　





●ボリュームとチャンネル選択操作はL/R 独立装備。
　・L/R INTERLOCK スイッチにより、L/R 連動動作か、L/R 個別動作を選択します。
　・L/R 連動動作時は、L/R どちらのツマミを操作しても同じように連動動作します。



●L/RのVOLUMEツマミをプッシュするとミュートのON/OFF ができます。

　また、設定されているボリューム値はVOLUMEツマミを操作すると3秒間画面上部にL/Rそれぞれのボリューム値を表示します。



　



●スピーカ―出力、アナログ選択出力へのチャンネル選択はL/R のCHANNELツマミで選択します。
　・右側LCD 画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch 以上のレベルメーターには

　　スピーカーマークを表示します。
　・CHANNEL ツマミを長押しすることにより1/2CH 選択に戻ります。



●ARIB TR-B30 に準拠した5.1ch ダウンミックス機能を装備。(7/8ch 位置又は15/16ch 位置に表示)
●SDI 信号(1～8ch 又は9～16ch)、AES/EBU 信号のD/A 出力を装備。(8ch)
●16 チャンネル全てにエンベデッド音声、AES/EBU 入力信号の有無表示機能を装備。
●RS232C により外部制御可能。
●無音検知アラーム出力を装備。
●起動時のボリューム値は前回使用時の最後の状態で立ち上がるか、ミュート状態で立ち上がるかメニューで切替えます。
●ヘッドホン出力を装備。
●2 チャンネルアナログ選択出力を装備。
●アナログオーディオ入力、出力コネクタはXLR を採用。
●SP-PM1a-12G は、2 ウェイ、4 スピーカー・4 アンプによるHi-Fi サウンドモニターシステムです。



●独創的なスピーカー取付方法(PAT.)により、低音から高音までをストレスなく再生する伝統の高音質プレミアムモデルです。
●最新設計により低消費電力、低発熱です。
●高品質、長寿命設計、3 年間の無償保証期間が付いています。



●ムービングコイル・針式VUメーターと全く同じ動きをするLCD針式VUメーター・ピークメーター表示

　～高速描画エンジンの採用により高精度な動きを実現～
実際のムービングコイル・針式VU メーターの動きを細かく解析しプログラムしました。実際のムービングコイル・針式メーターと寸分違わぬ動きをするだけでなく、表示レンジの切換（ -20 ～ +3dB / -40 ～ +10dB / -60 ～ +20dB）やピークホールドマーカー表示もできます。（ピークホールドモード：∞ / 1.5 秒 / OFF）



※バーグラフ及び針式VUの動作は、「SP-PM1／SP-PM1 twin」と同じです。以下のサンプル動画で動きを確認してください。





VUメータ　サンプル動画（ナレーション付）







 VUメータ　サンプル動画（音楽再生）

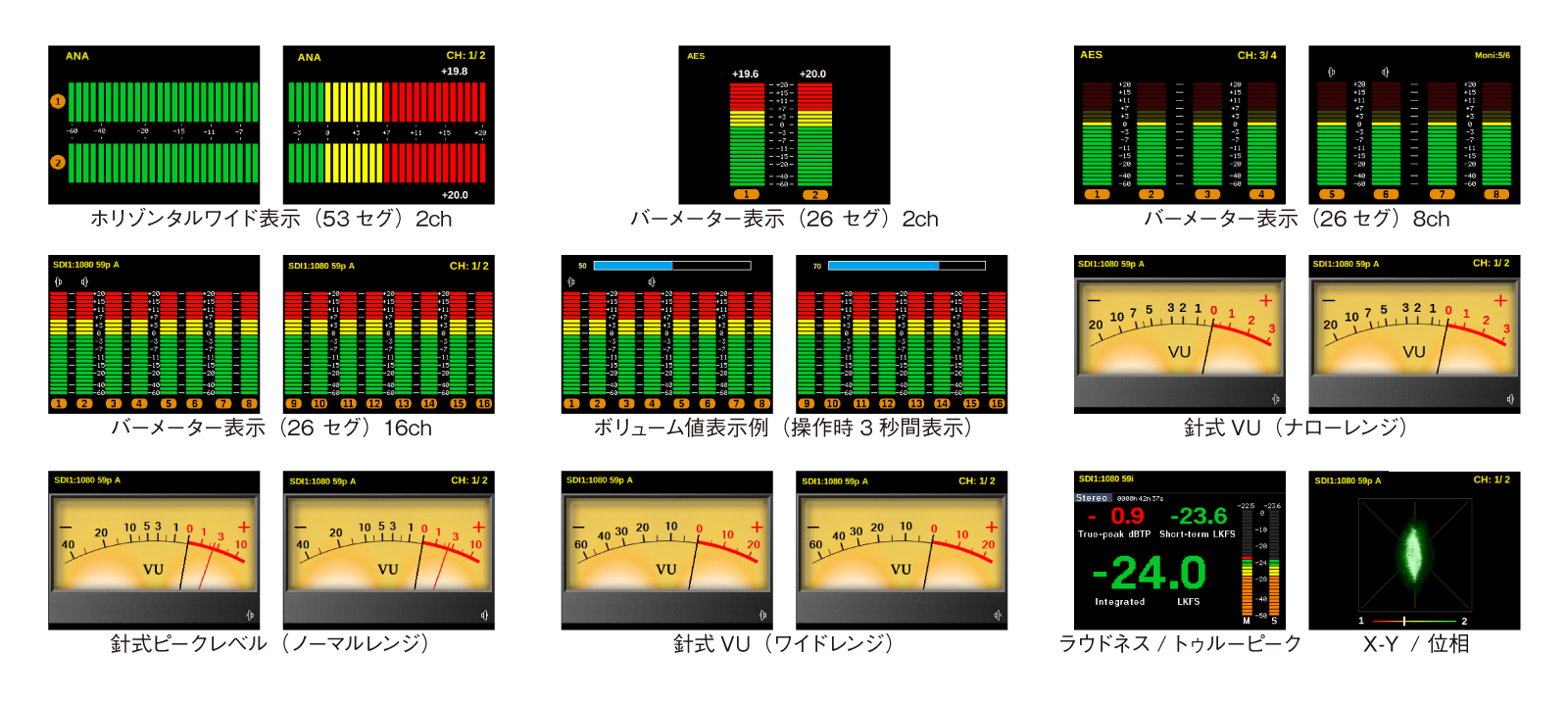

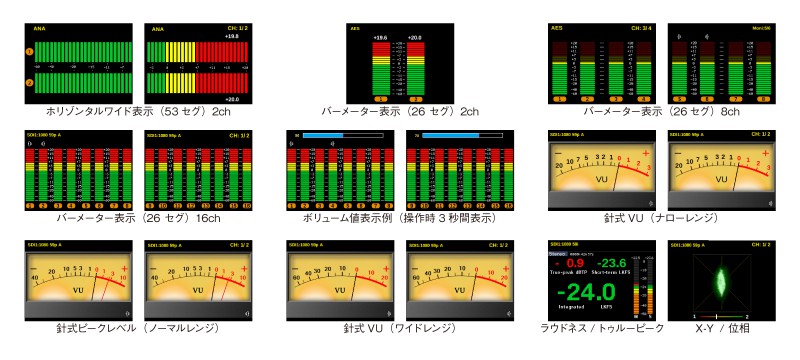

画面表示例



ブロック図

主な仕様

SDI入力	対応フォーマット（映像）	12G-SDI　　 2160/60p, 59.94p, 50p(Type1) 6G-SDI　　　2160/30p, 29.97p, 25p, 24p,  23.98p(Type2) 3G-SDI　　　1080/60p, 59.94p, 50p(ﾚﾍﾞﾙA/B) HD-SDI　　　1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 　　　　　　  23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf 　　　　　　  720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p SD-SDI　　　525/59.94i、625/50i
	対応フォーマット（音声）	48kHzサンプリング　20bit、24bit　同期音声 , PCM音声のみ対応
	コネクター	BNC×2
	入力レベル、インピーダンス	0.8 Vp-p  75 Ω
SDIリクロック出力	コネクター	BNC×1
	出力レベル、インピーダンス	0.8 Vp-p  75 Ω
AES/EBU入力	対応フォーマット	32kHz～96kHzサンプリング　16bit～24bit　PCM音声のみ対応
	コネクター	BNC×4
	入力レベル、インピーダンス	1 Vp-p  75 Ω
AES/EBU出力	対応フォーマット	48kHzサンプリング　24bit
	コネクター	BNC×4
	出力レベル、インピーダンス	1 Vp-p  75 Ω
アナログ音声入力	コネクター	XLR3（メス）x2　1ピン:GND、2ピン:Hot、3ピン:Cold
	入力インピーダンス	600Ω平衡
	最大入力レベル	+24dBm MAX
アナログ選択出力	コネクター	XLR3（オス）x2　1ピン:GND、2ピン:Hot、3ピン:Cold
	出力レベル（アナログ選択時）	0dBm 600Ω平衡　　　　　　　　(0dBm入力時)
	出力レベル（SDI,AES選択時）	0dBm/+4dBm切替可能　　（基準レベル入力時）
	周波数特性	20Hz～20kHz ± 0.5dB以内
	ソース選択	1～16ch, DM1～2　　　　　　　　LR独立設定可能
D/A出力	チャンネル数	8　　　　　　　　　　　　　　　　1～8ch
	コネクター	Dsub25ピン（メス）x1　勘合台インチ
	出力レベル（アナログ選択時）	0dBm 600Ω平衡　　　　　　　　(0dBm入力時)
	出力レベル（SDI,AES選択時）	0dBm/+4dBm切替可能　　（基準レベル入力時）
ステータス出力	コネクター	高密度Dsub15ピン(メス) x1　勘合台インチ
基準レベル	アナログ音声	0dBm/+4dBm　切替可能
	デジタル音声	-20dBFS/-18dBFS　切替可能
モニタースピーカー	フルレンジ	φ3.2cm　8Ω　x2
	ウーハー	φ8cm　8Ω　x2
モニターアンプ	最大出力	4W+4W　(フルレンジ) 　6W+6W（サブウーハー）
	ソース選択	1～16ch, DM1～2　　　　　　　　LR独立設定可能
ヘッドホン出力	コネクター	φ6.3　標準ステレオジャック
	最大出力	50mW
LCD	レベルメーター表示	有効入力インジケータ付バーグラフ　2chホリゾンタルワイド/2ch/8ch/16ch
	バーグラフレベル範囲	26セグメント -60dB～+20dB(VU/PEAK) 2chホリゾンタルワイド表示は53セグメント
	針式VUメータ―レベル範囲	-20dB～+3dB(Narrow)/-40dB～+10dB(Normal)/ -60dB～+20dB(Wide)
	バーグラフ機能	応答速度切替可能、ピークホールド時間∞/5.0s/1.5s/無し　切替可能
	針式VUメータ―機能	レベル範囲切替可能、ピークホールド時間∞/5.0s/1.5s/無し　切替可能
	基準レベル(アナログ選択時)	0dBm/+4dBm→0dB　切替可能
	基準レベル(SDI,AES選択時)	-20dBFS/-18dBFS→0dB　切替可能
オプション	無音検知パネル　　　　　　SD10a
動作環境	0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）
電源	AC100V　～　240V±10% (AC 90V　～　264V)   50/60 Hz
消費電力	最大40W
外形寸法	W440× H44 × D290 mm（突起部を除く）　ラックマウント金具取付時W482
質量	5.1kg
