C5000　システムフレーム　2RU（20スロット）電源二重化標準装備

IP・光・12G・4K・3G・HD・SD・アナログ　モジュールシステム

20枚実装例（1スロットモジュール）

  10枚実装例（2スロットモジュール）

製品概要

IP,光,12G,4K,HD,SD,アナログ等の信号モジュールを1つのフレームにインストールすることができる最新のシステムフレームです。
総アルミニューム製にすることで軽量，強靭、すぐれた放熱性能を実現しました。
C5000シリーズのモジュールを最大20枚インストールすることができますので、システムの組み易さやコストパフォーマンスが格段に向上します。
また、冷却ファン付電源を左右に振り分けて二重化を標準仕様として静かで効率の良い冷却と優れたメンテナンス性を実現しております。（PAT.）

特長

• フロントメンテナンス

• 冷却ファンと電源が一体化となった電源モジュールはフロントから簡単に交換できます。（ファンのみ、または電源のみの交換もできます。）
• （PAT.）

効率の良い冷却構造

左右に振分けた電源モジュールには、電源自身を冷却するファンとフレーム全体を冷却するファンがそれぞれ独立して装備されており、電源とフレーム内部を独立して効率良く冷却します。（PAT.）

フレーム内部に熱溜りが生じない為、発熱量の多い高速信号モジュール等をどの位置へ入れても安心してご使用頂けます。

軽くて強靭な防震対策、総アルミニュームフレーム

頑丈で軽く錆びる事が無いフレームは、車や航空機の搭載にも耐える事ができます。フレーム本体とモジュールの取付は防震対策が施されていますので弛みやがた付がありません。（JIS規格による振動試験をクリアしています。）両電源を装備した状態での質量は約5.7kgです。

静音設計

フレーム内部の温度変化で回転数を自動制御するサイレントファンを使用しています。更にモジュール自体が省電力設計ですので、ファンの回転数や風切音を抑えることができ、非常に静かです。

薄形モジュールを採用

従来の半分の厚さの薄形モジュール採用により、フレームのモジュールインストール数を最大で従来品の2倍にすることができます。
1フレームのインストール数を増やすことで、同一フレームに、より多種のモジュールの組み合わせが可能になり、システム全体の大きさとコストを小さくする事ができます。

C5000モジュール一覧

ホットスワップ

電源モジュール、信号モジュールはホットスワップ対応です。
電源を入れた状態で、もう一方の電源モジュールや信号モジュールの抜差し、交換が行えます。

電源

300W 電源を2 台標準搭載（A 側300W、B側300W）
C5000シリーズ信号モジュールの省電力化と相まって大容量電源を装備しましたので、余裕をもった運用ができます。（内部供給電力は200Wです。）

リファレンス入力、LTC 入力を標準装備

アラーム接点出力

電源アラーム A/B 接点出力、ファンアラーム A/B 接点出力、モジュールアラーム接点出力はそれぞれ接点クローズかオープンの選択が可能です。（出荷時設定）

SNMP機能　標準装備

SNMP機能をすべてのC5000フレームとすべてのC5000モジュールに標準装備しています。これにより、フレームの稼働状態やモジュールの情報を常時監視することができます。
また、標準装備されているC5000 Web Controlシステムにより、各種項目の設定、変更、確認、監視がネットワーク上で行えます。

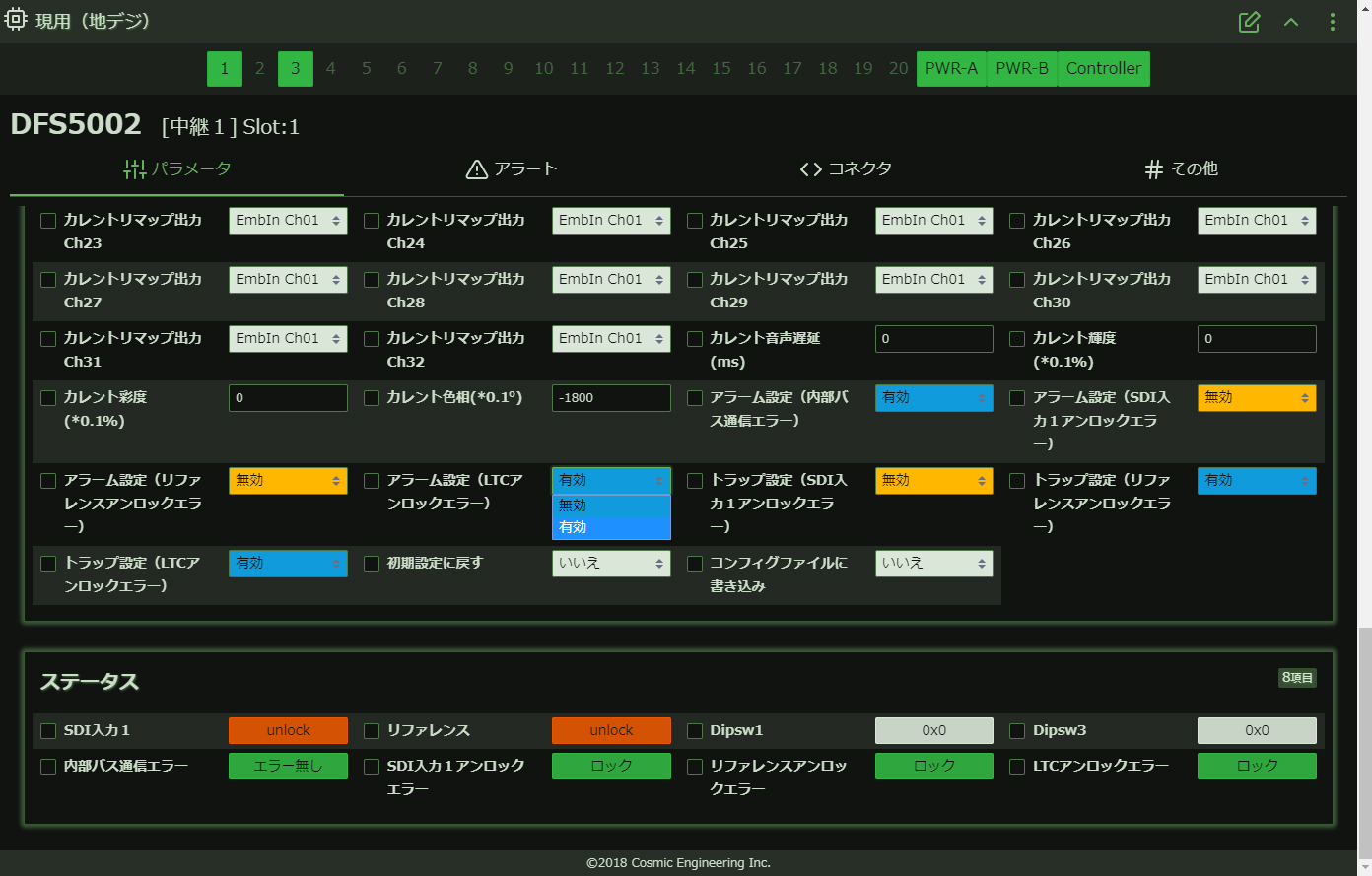

C5000 Web Controlシステムを標準装備

Webブラウザからインターネットを経由して、フレームやモジュールの動作確認や各種設定等を行うことができます。

● C5000フレームの設定・変更・確認・監視ができます。
● 実装モジュールの設定・変更・動作状態の確認・監視ができます。
● 実装モジュールのSNMP TRAP通知ができます。
● 各モジュール毎にTRAPの通知/ 非通知ができます。
● TRAP 通知ごとにブラウザのポップアップウィンド表示／非常時、アラーム音の設定ができます。
● TRAP通知ごとにメール発報／非発報の設定ができます。
● TRAPをログファイルに記録・保存して管理します。閲覧・ダウンロードができます。
● モジュールの設定データをPCに記録・保存ができます。データを復元することができます。
● 電源やファンの状態確認ができます。
