チェンジオーバー・モジュール

新製品

CHO5111

NTSC/デジタルオーディオ/LTC/ワードクロック　チェンジオーバー

希望小売価格: 200,000円（税別）

チェンジオーバー・モジュール

製品概要

CHO5111はC5000モジュールシステムに搭載可能なNTSC信号およびAES信号に対応した、チェンジオーバーです。
設定によりLTC信号やワードクロック信号の切替も可能です。

特長

・現用系にエラーが発生すると予備系に出力を切替えてアラームを出力（自動切替モード）
・サンプルレート(AES 信号)、フォーマットを監視してエラーを判断。エラー項目は設定により無効が可能。
・外部GPI制御で現用系/予備系の切替可能（手動モード）

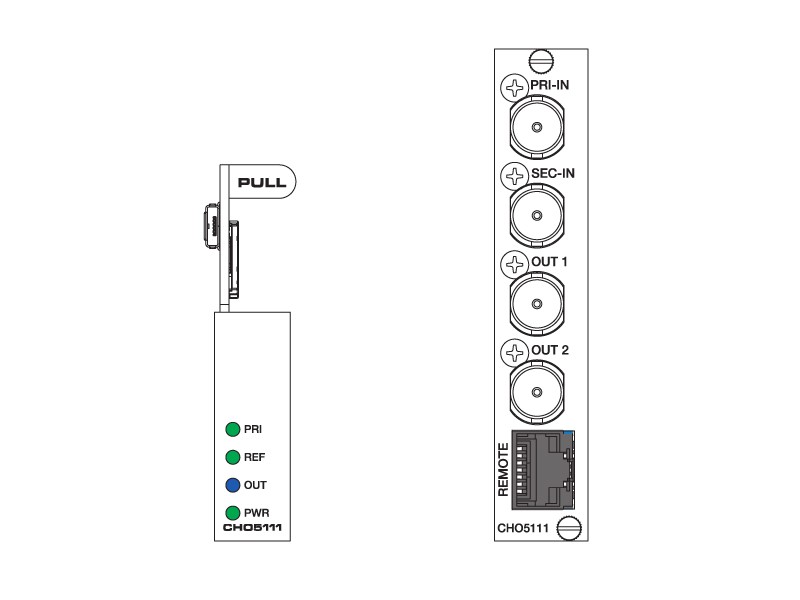

・現用系/予備系の選択状態をLEDで表示
・リファレンス信号の状態をLEDで表示
・リファレンスに同期し、ブランキング切替可能（設定で無効も可能）
・ログ機能搭載
・エマージェンシースルー対応
・WEB、SNMPに対応

機能

PRI LED	現用系選択		緑　点灯（現用系異常時は赤点灯）
	予備系選択		消灯
REF LED	リファレンス正常		緑　点灯
	リファレンス異常		紫　点灯
OUT LED	NTSC		紫　点灯
	AES/EBU		青　点灯（48kHz以下で点灯）
	LTC/WCLK		緑点灯（WCLK 32k/44.1k/48k/96kHzで点灯）
	無信号		消灯（非対応フォーマット含む）
エラー判定	・フォーマットを監視　　　・AESサンプルレートを監視（有効/無効設定可能）
現用系(PRI IN)/予備系(SEC IN) 切替	自動切替モード	エラー発生時、瞬時に出力を予備系に切替、アラーム出力。現用系信号が1秒以上検出された時点で、現用系に自動切替自動復帰動作の有効/無効　設定可能自動復帰無効時、現用系に戻すには、WEBまたはREMOTEのGPI制御で操作
	手動切替モード	REMOTEのGPI制御による現用系と予備系の強制的切替可能
エマージェンシースルー対応	PRI IN → OUT1
リファレンスに同期し、ブランキング切替可能（無効設定可能）
WEB、SNMPに対応

ブロック図

仕様

入力・PRI IN ・SEC IN	入力レベル、インピーダンス	AES/EBU LTC WCLK NTSC	0.32－1.1Vp-p　75Ω 0.5－4.5Vp-p　1kΩ 0.32－2.5Vp-p　75Ω 1.0Vp-p　75Ω
	コネクター	BNCx2
	AES/EBU サンプリング周波数、分解能	32k/44.1k/48k/96kHz 16/20/24bit
出力	出力レベル、インピーダンス	AES/EBU LTC WCLK NTSC	1.0Vp-p　75Ω 2.0Vp-p　50Ω未満 2.5Vp-p　75Ω（0－2.5V） 1.0Vp-p　75Ω
	コネクター	BNC×2
リモート入出力	コネクター	RJ-45x1
占有スロット	1スロット
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % RH （結露無きこと）
電源　/　消費電力	DC 12V　/　TBD　W
外形寸法　/　質量	398.5 x 88 mm　/　TBD kg
オプション	リモートコントローラー　RMT5011-CHO1/CHO2
