2×1 ワイドバンドリレーセレクター・モジュール
新製品
2×1 ワイドバンドリレーセレクター・モジュール
製品概要

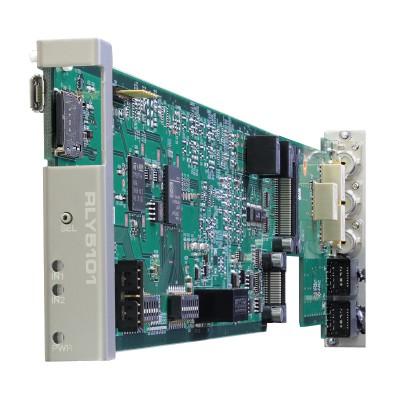

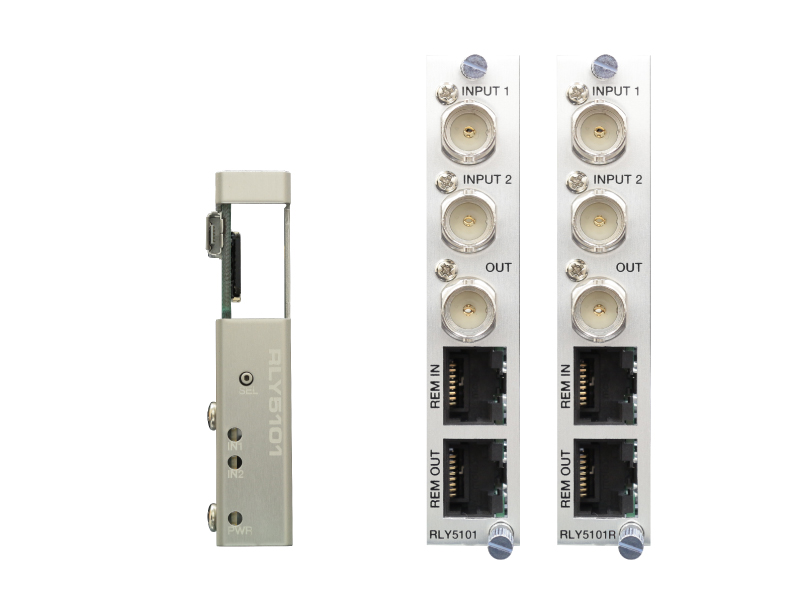

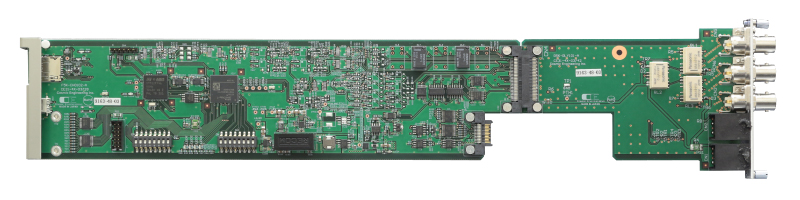

RLY5101はC5000モジュールシステムに搭載可能なワイドバンド リレー切替モジュールです。
リアモジュールの追加で連動して複数回線の切替が行えます。
特長
・NTSC、AES/EBU、3G-SDI、SD-SDI、HD-SDI等 DC~3.0Gbpsまでの信号2系統を切替て出力
・リアモジュールのみの追加で連動して複数回線の切替が可能
・切替の外部制御はリアモジュールから行いますが、フロントモジュールからも操作が可能
(REMOTE/LOCALの切替は基板上のスイッチで設定)
・出力している信号のIN1/IN2の選択状態をLEDで表示
・ログ機能搭載(切替変化時刻を記録)
・エマージェンシースルー対応
・WEB、SNMPに対応
機能
IN1/IN2 LED |
INPUT1選択時 |
IN1:緑 点灯、 IN2:消灯 |
INPUT2選択時 |
IN2:緑 点灯、 IN1:消灯 |
|
SELボタン |
手動モードで、IN1/IN2切替 |
|
エマージェンシースルー対応 |
INPUT1 → OUT |
|
リアモジュールの追加で系統の増設が可能 |
||
NTSC、AES/EBU、3G-SDI、SD-SDI、HD-SDI等 DC~3.0Gbpsまでの信号を2系統切替えて出力 |
||
ログ機能搭載 切替変化時刻を記録 |
||
WEB、SNMPに対応 |
ブロック図
複数回線の連動切換①
・フロントモジュール1枚に対して、複数枚のリアモジュールを挿入することで、複数回線の連動切換が可能になります。
・切り換え制御は1枚目のリアモジュールに対して行い、リアモジュール間を外部ケーブルにて制御を受け渡し複数のリアモジュールで切換操作が行えます。
・この方式の場合、各切換状態のログを記録することが出来ません。(切換ログは1枚目のみ)
・連動可能なリアモジュールの枚数は筐体によって違います。(C5002-20:20枚、C5001-20:2枚)
複数回線の連動切換②
・フロントモジュールとリアモジュールのセットを複数を挿入することで、複数回線の連動切換が可能になります。
・切り換え制御は1枚目のリアモジュールに対して行い、リアモジュール間の外部ケーブルで制御を受け渡しして切換操作が行えます。
・この方式の場合、各切換状態のログを記録することが可能になります。
・連動可能なリアモジュールの枚数は筐体によって違います。(C5002-20:20枚、C5001-20:6枚)
仕様
入力 ・PRI IN ・SEC IN |
入力レベル、インピーダンス |
AES/EBU LTC WCLK NTSC |
0.32-1.1Vp-p 75Ω 0.5-4.5Vp-p 1kΩ 0.32-2.5Vp-p 75Ω 1.0Vp-p 75Ω |
コネクター |
BNCx2 |
||
AES/EBU サンプリング周波数、分解能 |
32k/44.1k/48k/96kHz 16/20/24bit |
||
出力 |
出力レベル、インピーダンス |
AES/EBU LTC WCLK NTSC |
1.0Vp-p 75Ω 2.0Vp-p 50Ω未満 2.5Vp-p 75Ω(0-2.5V) 1.0Vp-p 75Ω |
コネクター |
BNC×2 |
||
リモート入出力 |
コネクター |
RJ-45x1 |
|
占有スロット |
1スロット |
||
動作環境 |
0 ℃ ~ 40 ℃ 20 % ~ 85 % RH (結露無きこと) |
||
電源 / 消費電力 |
DC 12V / TBD W |
||
外形寸法 / 質量 |
398.5 x 88 mm / TBD kg |
||
オプション |
リモートコントローラー RMT5011-CHO1/CHO2 |
RLY5101、RLY5101R共通
入力 ・INPUT1 ・INPUT2 |
入力レベル、インピーダンス |
NTSC、AES/EBU、SD-SDI、HD-SDI、3G-SDI等 DCから3G-SDIまでの75Ω系信号 (DC~2.97Gbps 75Ω) |
コネクター |
BNC×2 |
|
入出力最大定格 |
AC/DC 30V 100mA 以内 |
|
出力 ・OUT |
出力レベル、インピーダンス |
入力信号フォーマットと同一信号を出力 |
コネクター |
BNC×1 |
|
リモート入出力 |
コネクター |
RJ-45x2 |
占有スロット |
1スロット |
|
動作環境 |
0 ℃ ~ 40 ℃ 20 % ~ 85 % RH (結露無きこと) |
RLY5101
電源/消費電力 |
DC 12V / TBD W |
外形寸法 / 質量 |
398.5 x 88 mm / TBD kg |
RLY5101R
電源 / 消費電力 |
DC 12V / TBD W |
|
外形寸法 / 質量 |
121 x 88 mm TBD kg |
|
付属品 |
CBL5000-RLY1 |
RLY5101RのREM IN-OUT接続ケーブル (ストレート接続) |
