ワードクロックジェネレーター・モジュール

新製品

WCG5101

ワードクロックジェネレーター

希望小売価格: 250,000円（税別）

ワードクロックジェネレーター・モジュール

製品概要

WCG5101はC5000モジュールシステムに搭載可能なワードクロック信号の4分配出力を備えたジェネレーターモジュールです。
設定によりAES/EBU信号（SILENT）の出力も可能です。

特長

・C5000フレームまたはモジュールのREF-INに入力されたリファレンス信号(BB)から、48kHzワードクロック信号を生成
・ワードクロック信号を4分配出力
・リファレンス信号は、NTSC/PAL方式および、3値シンクに対応

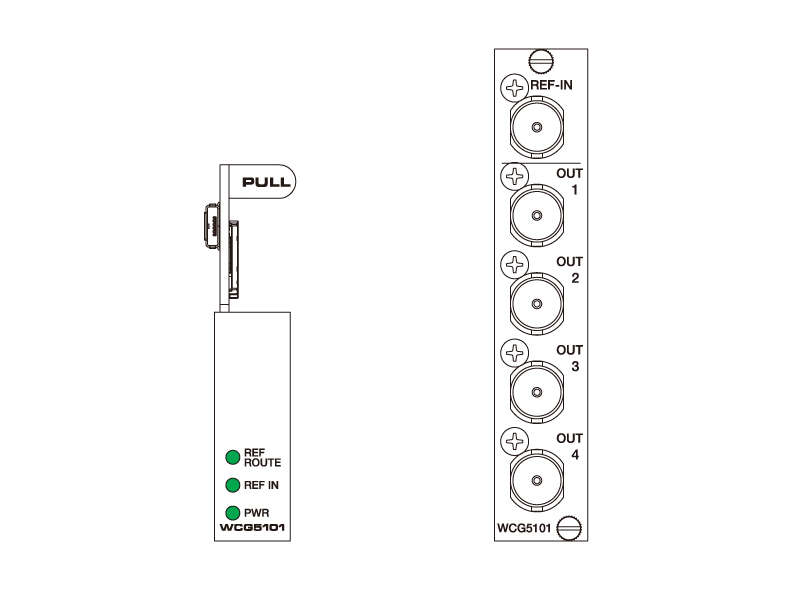

・リファレンス信号の状態をLEDで表示
・リファレンス信号の入力先をLEDで表示
・入力断もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか否かをディップスイッチまたは、WEB で設定可能
・ログ機能搭載（リファレンスフォーマットの変化時刻を記録）
・WEB、SNMPに対応

機能

REF ROUTE LED	フレーム入力	緑　点灯
	リアモジュール入力	青　点灯
	無信号	消灯（非対応フォーマット含む）
REF IN　LED	リファレンス正常	緑　点灯
	リファレンス異常	紫　点灯
リファレンス信号	NTSC/PAL/3値シンク
リファレンス信号(BB)から、48kHz ワードクロック信号を生成して 4 分配出力、設定によりワードクロック信号2分配とAES/EBU信号（SILENT）2分配出力が可能
ログ機能搭載　リファレンスフォーマットの変化時刻を記録
入力断もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか否かをディップスイッチまたはWEB で設定可能
WEB、SNMPに対応

ブロック図

WCG5101_block

仕様

REF IN	入力信号、インピーダンス	アナログブラックバースト/3値シンク　75Ω
REF IN	コネクター	BNCx1
WCLK出力 OUT1、2	出力レベル、インピーダンス	WCLK：2.5Vp-p　75Ω（0－2.5V）
WCLK出力 OUT1、2	コネクター	BNC×2
WCLKまたはAES/EBU出力 OUT3、4	出力レベル、インピーダンス	WCLK：2.5Vp-p　75Ω（0－2.5V） AES/EBU：1.0Vp-p　75Ω
WCLKまたはAES/EBU出力 OUT3、4	コネクター	BNC×2
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % RH （結露無きこと）
電源 / 消費電力	DC 12V / TBD　W
外形寸法 / 質量	398.5 x 88 mm / TBD kg
