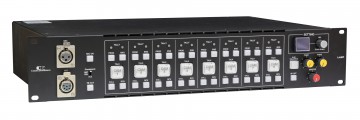

ライブユニット（８カメラ対応）

新製品

LU21

インターカムマトリクス

タリーインターフェース

希望小売価格: 2,000,000円（税別）

製品概要

最大8台までのベースユニットと、インターカムおよびタリー情報の接続を行います。

さらに、別系統の2W/4Wにも対応しました。

また、スイッチャーやルーティングスイッチャーを使用した時のタリーインターフェースや、

中継システムをサポートするステータスモニターを装備しています。

LU21_FrontPanel

LU21_RearPanel

特長

●インカム回線

　　- 「カメラ1～8」、「AUX1(2W) / AUX2(4W)」、「プログラム1,2」等、様々な系統の入力を装備しています。

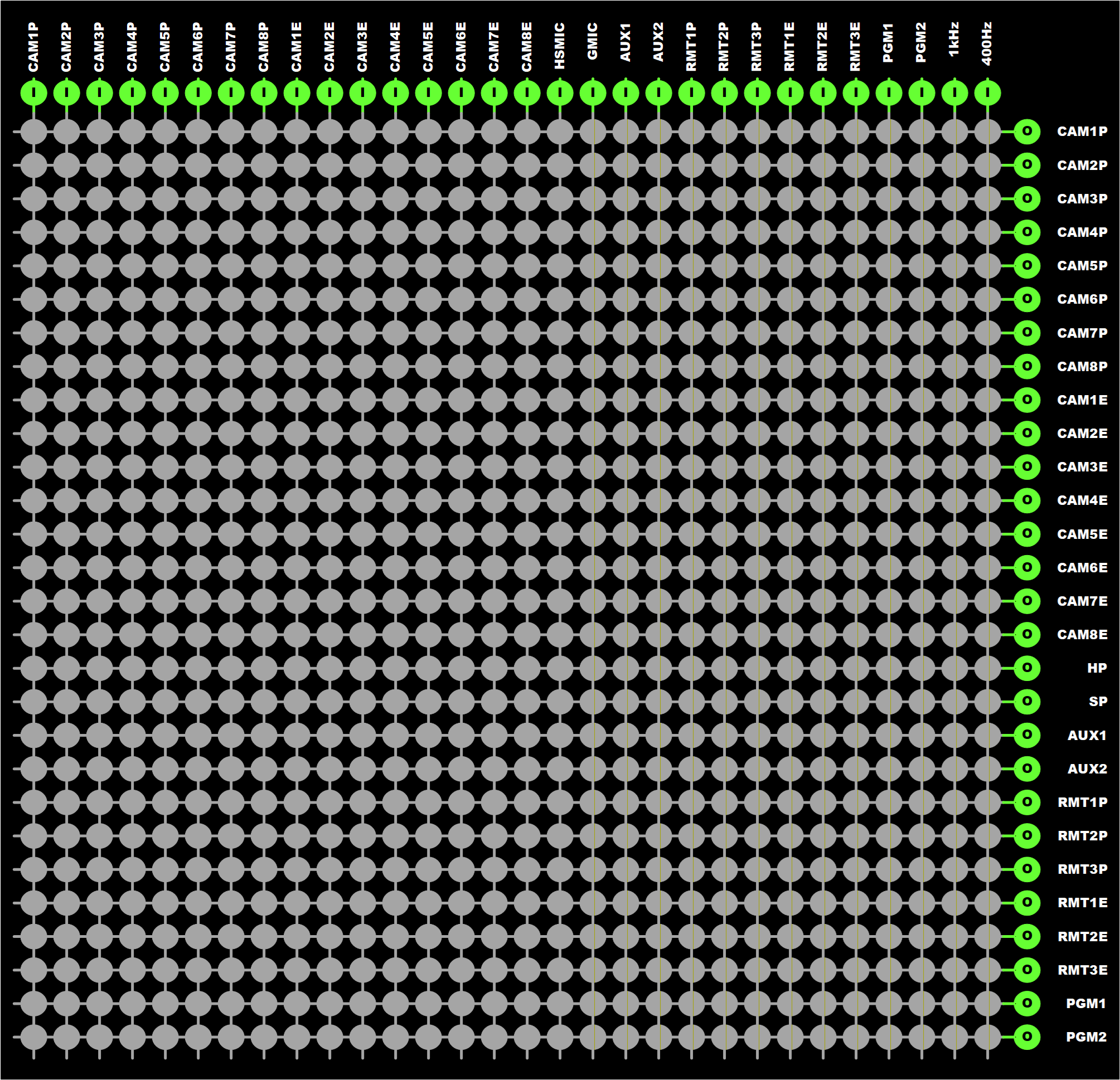

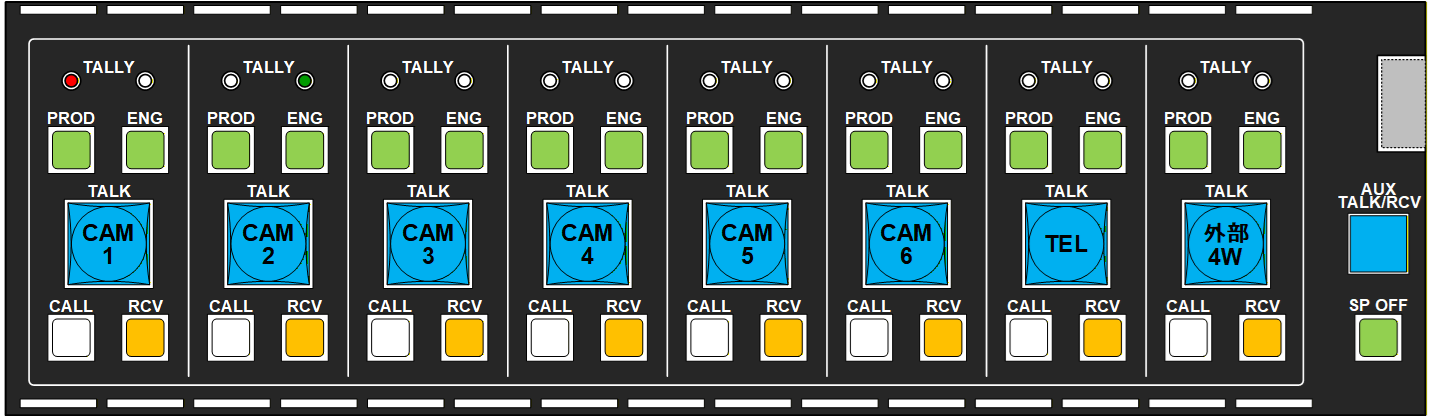

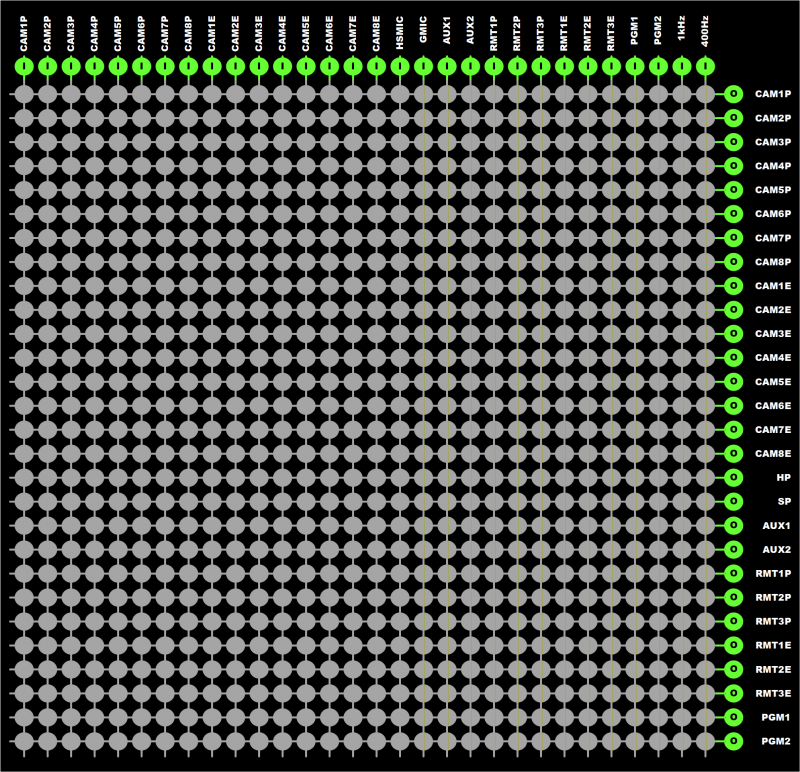

　　- ルーティングスイッチャーの採用により、各出先との会話を可能です。（パーティーラインにも対応）

　　- PROD / ENGの2系統に対応しています。（全ての系統の入出力音量が調整可能）

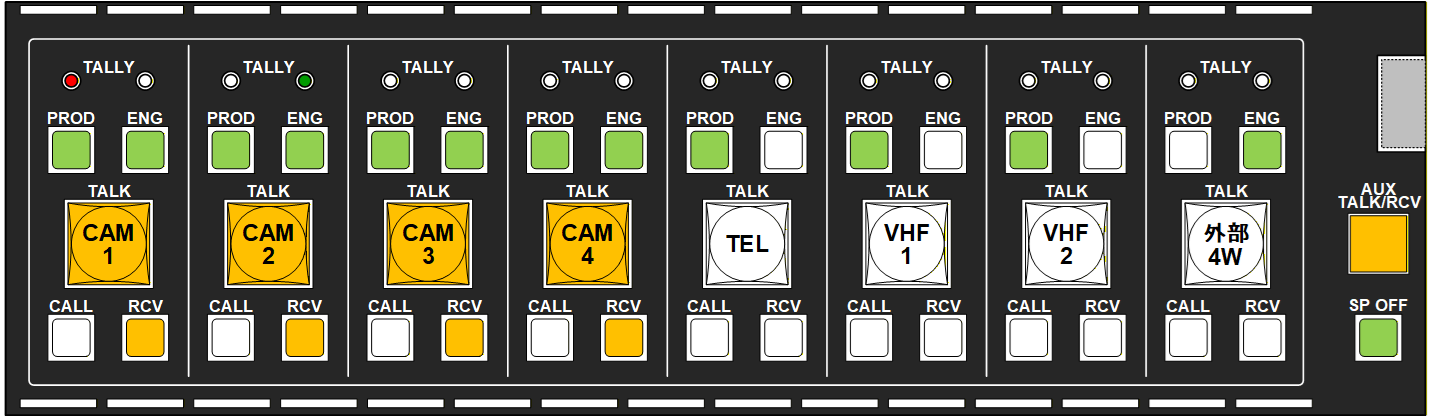

　　- 8カメラ分の独立したスイッチ（LED付き）を装備しています。
　　- 各カメラと単独で「TALK / RCV」のON/OFFを行うことが可能です。

　　- 「TALK」スイッチは、PTTとモーメンタリー動作に対応しています。

LU21_Center

●タリー機能/アラーム機能

　　- スイッチャー等システム機器からのR/Gタリー情報を受けて、カメラアダプターへ出力します。
　　- 各カメラアダプターから、CALLサインに加えてのR/Gタリー情報を、フロントパネルで表示が可能です。

●インカム機能（マイク/ヘッドセット）搭載

　　- マイクの切り替えに加えて、マイクのON/OFF操作が可能です。
　　- マイク音声を単独に出力する「TB OUT」機能が追加になりました。

　　- 中継車の中でヘッドセットとは別にスピーカーで音声の確認が行なえます。

　　- 「SP OFF」スイッチでスピーカー出力のON/OFF操作が可能です。

　　- ボリューム操作はヘッドセットと共通になります。

　　- 他メーカーの連絡機材（ワイヤレスインターカム等）と、4Wおよび2Wで接続が可能です。
　　- トークスイッチはオルタネートとモーメンタリーの２通りに対応しています。（スイッチャーを操作しながら会話が可能）

　　 LU21_Left 　　　　　　　　 LU21_Right

●機器の調整と設定

　　- インカム音声レベルの調整や設定、その他各設定（状態表示）が可能です。

　　- 各ベースユニットに対してパラメーターの設定が可能です。

●ステータスモニタ機能（SDI出力）

statusMonitor 　　- LU21を中心とした中継システム全体のコンディションを確認が可能です。
　　- カメラアダプター～ベースユニット間の設定状況やアラーム情報の表示が可能です。

●外部リモート

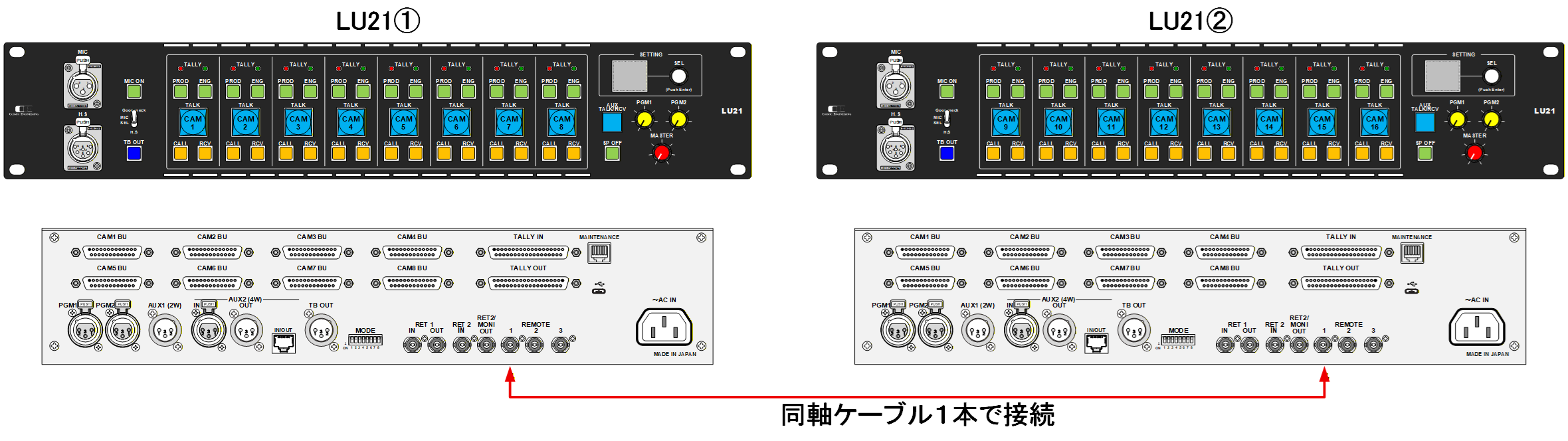

　　- 遠隔での操作やインターカムの増設に対応した子機を接続させる事が可能です。（最大３台まで）

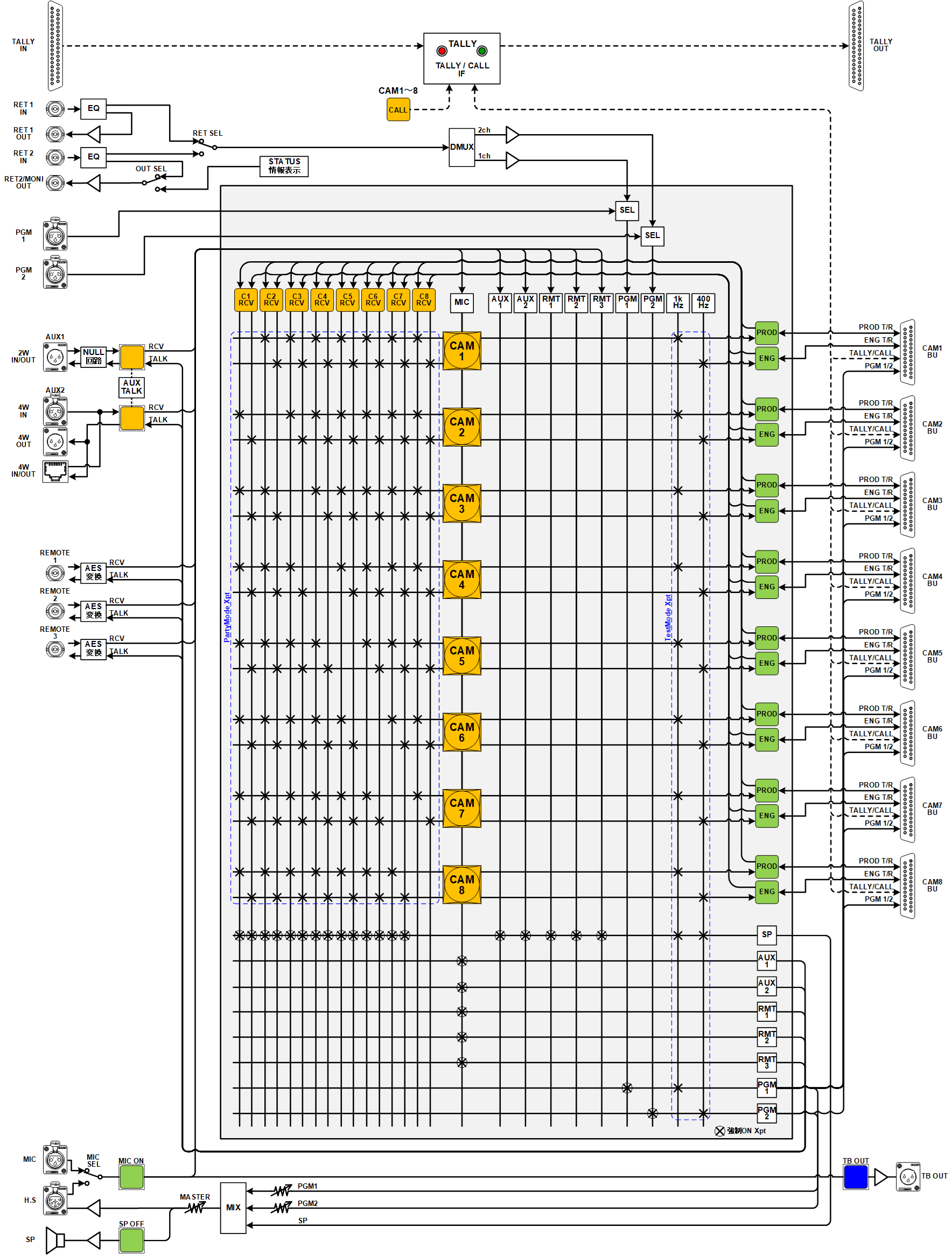

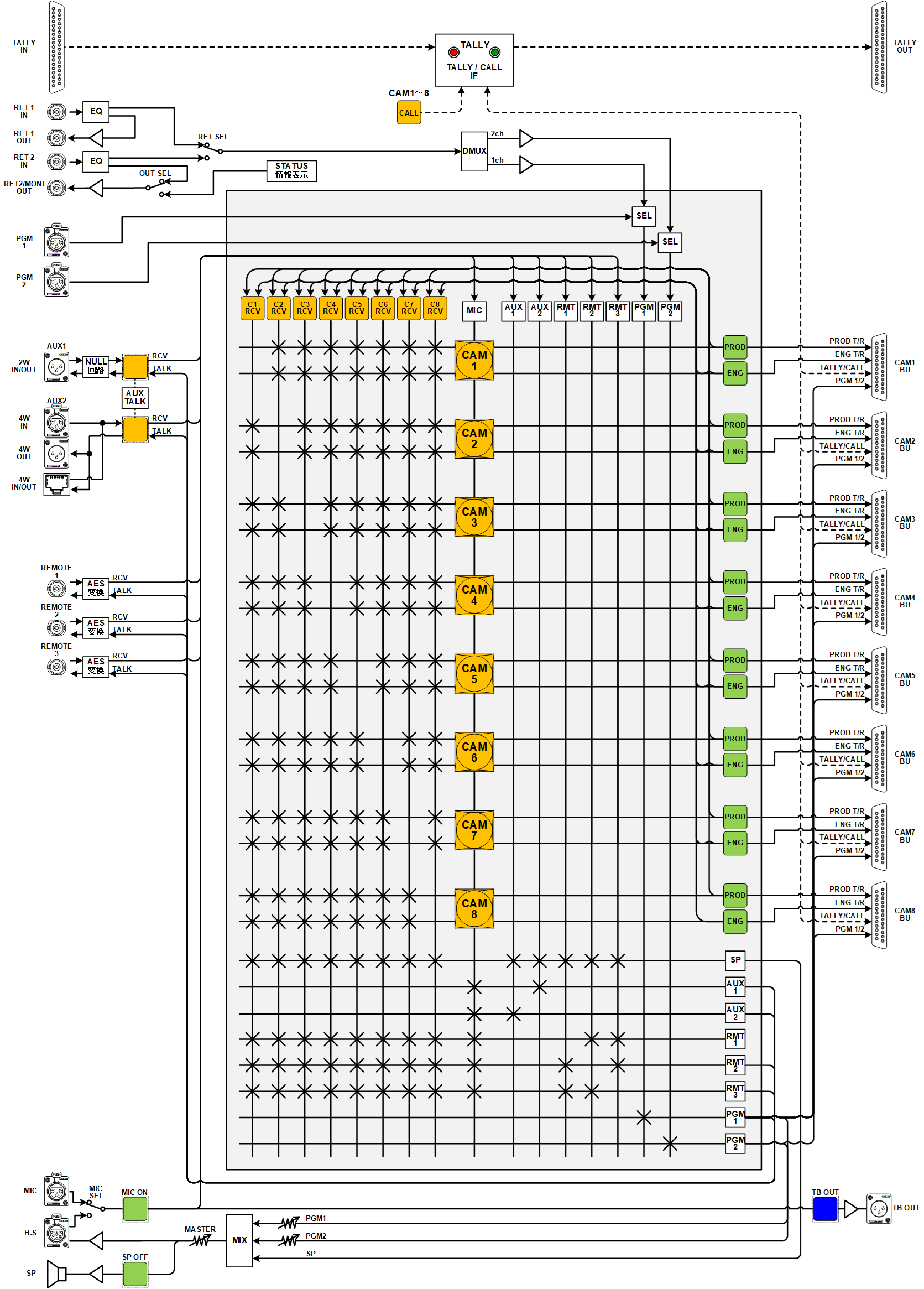

ブロック図

主な仕様

定格
電源	AC90V～264V 50/60Hz
消費電力	50W
動作環境	0℃ ～ 40℃、20%～85%（結露無きこと）
外形寸法・質量	W482 × H88 × D298　　　約 5.0kg
RoHS	適合
入出力端子
RET1/2 IN	対応フォーマット（映像）	3G : 1080p59(LevelA) , 1080p50(LevelA) HD : 1080i59 , 1080i50 , 1080psf23 , 1080psf24 1080p23 , 1080p24 , 720p59 , 720p50
	対応フォーマット（音声）	48 kHzサンプリング　20/24 ビット、同期音声のみ対応
	コネクター	BNC×2
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
RET 1/2 OUT	対応フォーマット（映像）	RET 1/2 IN と同一
	対応フォーマット（音声）	48 kHzサンプリング　20/24 ビット、同期音声のみ対応
	コネクター	BNC×2
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
MONI OUT	対応フォーマット（映像）	HD-SDI　1080/59.94i　RET2 OUTと切り替え
	コネクター	BNC×1
	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
PGM1/2	コネクター	XLR3（メス）×2
	基準入力レベル	0 dBｍ＠-20dBFS
	最大入力レベル	+20 dBm
	送り返し音声選択	メニューにて設定
TB OUT	コネクター	XLR3（オス）×1
TB OUT	基準出力レベル	0 dBｍ＠-20dBFS
AUX1(2W)	コネクター	XLR3（オス）×1
	基準入出力レベル	0 dBｍ＠-20dBFS
	最大入出力レベル	+20 dBm
AUX2(4W)	コネクター	XLR3（メス）×1 , XLR3（オス）×1 , RJ-45 ×1
	基準入力レベル	0 dBｍ＠-20dBFS
	最大入力レベル	+20 dBm
	基準出力レベル	0 dBｍ＠-20dBFS
	最大出力レベル	+20 dBm
REMOTE	コネクター	BNC ×3（＊１）
REMOTE	最大接続数	3式
CAM1～8 BU	コネクター	Dsub-25ピン ×8 （＊２）
TALLY IN/OUT	コネクター	Dsub-37ピン ×2
HEAD SET	コネクター	XLR6（メス）×1 （＊３）
MIC	コネクター	XLR3（メス）×1
MIC	基準入力レベル	-45 dBｍ＠-20dBFS
付属品
電源ケーブル	１本
取扱説明書	１部
オプション
インカムヘッドセット	SCA-HS001
キャリー用ケーブル	CRY-LUBU002 ：インカム／タリー／PGMケーブル（１ｍ） CRY-PGM002 ： XLR5～XLR3×2ケーブル（１ｍ） CRY-AUX002 ： XLR6～XLR3×2ケーブル（１ｍ）
