16チャンネルミキシングオーディオモニタ 1RU(ウーハー付)
3G/HD/SD-SDI,AES/EBU,アナログオーディオ ミキシング オーディオモニタ

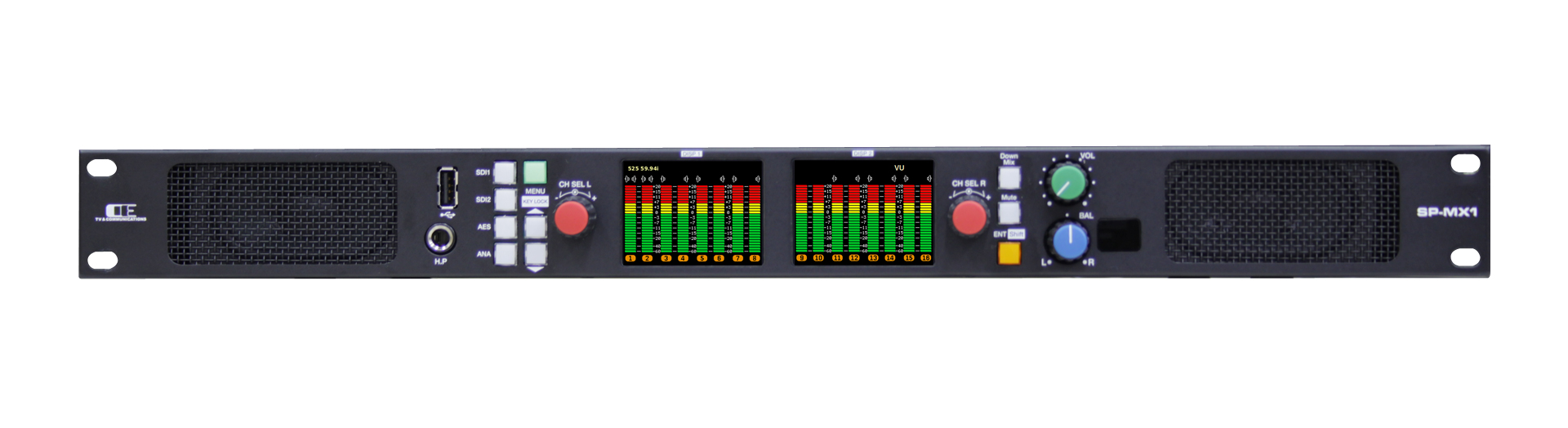

SP-MX1 1RUモデル(8cmウーハー付)
製品概要
左チャンネル , 右チャンネル それぞれ独立して 16チャンネルオーディオのミキシングができる エンベデッドオーディオモニタです。
4K Quad Link 3G-SDIのエンベデッドオーディオが重畳されたSDI信号を入力すること
入力チャンネルの ミキシングや、左右への振り分けを自在に行うことができます。
LAN,USBインターフェースを搭載し、有線による様々な機能拡張が可能です。
特長
●左・右それぞれに独立して装備されたロータリーエンコーダにより、入力チャンネルのミキシングを行います。(PAT.)
●入力チャンネル1ch~16chのミキシングや左右への振り分けが自在にできます。
●各チャンネルのレベル調整ができます。
●フロントパネル中央のLCD(2.4型)に、レベル表示 , ミキシング状態 , 入力信号の種別 , 入力信号の有無等が表示されます。
●5.1chダウンミックス , 無音検知アラーム出力 , ヘッドホン出力 , ミュートスイッチ等が標準で装備されてます。
●パワフルでクリアな音色、ウーハー付です。(総合出力10W+10W , 8cmウーハー)
●画面上でアナログ入力(600Ω)の終端ON/OFFができます。
●デマルチプレクスユニット(別売)があります。(AES/EBU 8 系統16ch バランス出力または アナログ8ch バランス出⼒ のどちらかひとつを選択できます)
●低消費電力、低発熱、3年間無償保証です。
LANインターフェース(バージョンアップにて対応予定)
リモート制御・監視とメンテナンスに使用できます。
PCまたはリモートコントローラ(開発予定)と接続し、有線によるリモート制御が可能です。
専用アプリで1台のPCで複数台のSP-MX1/2のバーメータ表示や無音検知、MIX音声のモニタリングが可能になります。
メンテナンス機能としてwebブラウザ経由での内蔵プログラムのアップデート機能を装備しています。
USBインターフェース
USBメモリを使用して内蔵プログラムのアップデート可能です。
USB メモリを使用してパラメータの保存が可能です。 (バージョンアップにて対応予定)
エラー検出前後の音声信号を内部メモリに保存しておき音声ファイル(非圧縮WAVフォーマット)としてUSBメモリにコピーすることが可能です。(開発予定)
USB接続の別売りリモートコントローラ(開発予定)と接続することもできます。
ブロック図
仕様
定格 | ||
電源 |
AC 100V~240V ± 10% 50/60Hz |
|
消費電力 |
最大75W |
|
動作環境 |
0℃~ 40℃、20~85%(結露無きこと) | |
外形寸法 |
W482×H44×D350 |
|
質量 |
6.2kg |
|
RoHS |
適合 |
|
入出力端子 |
||
SDI入力 |
3G-SDI HD-SDI SD-SDI BNC 0.8Vp-p 75Ω 2系統 |
|
SDIアクティブスルー出力 |
BNC 0.8Vp-p 75Ω 2系統 |
|
AES/EBU入力 |
32kHz~96kHzサンプリング 16bit~24bit BNC 1.0Vp-p 8 系統 |
|
アナログ音声入力 |
XLR3 メス 0dBm 600Ω バランス ×4 チャンネル |
|
選択アナログライン出力 |
XLR3 オス 0dBm 600Ω バランス ×2 チャンネル |
|
デマルチプレクス出力 (オプション) |
AES/EBU 8 系統16ch バランス出力 又は アナログ8ch バランス出力 D-Sub |
|
ステータス出力 |
D-Sub15 ピン メス ×1 |
|
モニタスピーカ |
フルレンジ 7cm×4cm 8Ω×2 |
ウーハー φ8cm 8Ω×2 |
モニタアンプ |
10W+10W (フルレンジ 4W+4W) (ウーハー 6W+6W) |
|
ヘッドホン出力 |
φ6.3 標準ステレオジャック 50mW |
|
バストリム |
0 ~ +12dB |
|
LCD レベルメータ |
||
サイズ | 2.4 型 4:3 | |
駆動方式 | a-Si TFT アクティブマトリクス液晶 | |
バックライト | 高輝度LED | |
付属品 | ||
電源ケーブル | 1 本 | |
取扱説明書 | 1 部 | |
オプション | ||
音声コネクタ変換ケーブル , 無音表示パネル SD10a , デマルチプレクス デジタル出力ボード , デマルチプレクス アナログ出力ボード |
